Kurzantwort: Kunststoff-3D-Druck eignet sich besonders für schnelle Prototypen, Montagehilfen, Prüfaufnahmen und leichte Vorrichtungen mit moderater Belastung. Metall-3D-Druck wird interessant, wenn hohe Kräfte, Temperatur, Verschleiß, enge Bauraumgrenzen oder integrierte Funktionen eine robuste metallische Lösung erfordern. Die richtige Wahl richtet sich nicht nach dem Materialimage, sondern nach der tatsächlichen Aufgabe.

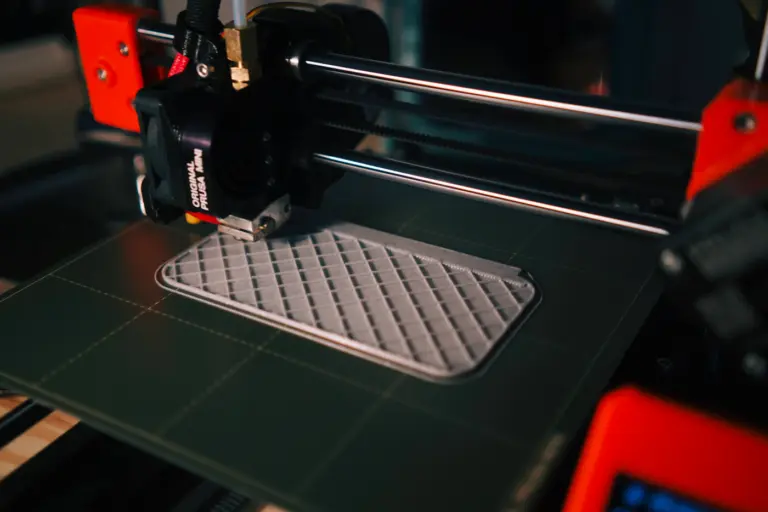

Für viele Betriebe ist additive Fertigung deshalb weniger ein Ersatz für Fräsen und Drehen als ein schneller zusätzlicher Fertigungsweg. Besonders bei Einzelteilen und Kleinserien kann die Zeit von der CAD-Datei bis zum einsatzfähigen Bauteil deutlich wichtiger sein als der reine Materialpreis. Die Möglichkeiten sind auf 3D-Druck in Kunststoff und Metall zusammengefasst.
Wann reicht Kunststoff-3D-Druck für eine Vorrichtung aus?
Wenn Kräfte, Temperatur und Verschleiß begrenzt sind und die Vorrichtung vor allem positionieren, führen, schützen oder prüfen soll. Typische Anwendungen sind Montagelehren, Bohrschablonen mit separaten Buchsen, Bauteilablagen, Greiferfinger, Prüfadapter und ergonomische Hilfsmittel.
Der Vorteil liegt häufig in der Geschwindigkeit. Änderungen können direkt im CAD umgesetzt werden, ohne dass ein neues Fräsprogramm, Sonderwerkzeug oder aufwendiges Spannkonzept nötig ist.
Montagehilfen
Für Handarbeitsplätze reichen leichte, steife Kunststoffteile oft vollkommen aus. Sie können Konturen aufnehmen, Bauteile gegen Verdrehen sichern oder definierte Montagepositionen vorgeben. Besonders bei häufig wechselnden Varianten ist die schnelle Anpassbarkeit wertvoll.
Prüflehren und Anschläge
Auch Prüfaufnahmen lassen sich additiv herstellen. Kritische Messflächen sollten jedoch so ausgeführt werden, dass Verschleiß und Drucktoleranz das Messergebnis nicht verfälschen. Bei Bedarf können Metallbuchsen, Passstifte oder andere Standardteile integriert werden.
Wann sollte eine Vorrichtung aus Metall gedruckt werden?
Wenn die mechanische oder thermische Belastung Kunststoff überfordert oder wenn die Geometrie mit konventioneller Metallbearbeitung sehr aufwendig wäre. Metall-AM kann beispielsweise bei kompakten Greifern, hochbelasteten Haltern, komplex gekühlten Vorrichtungen oder Bauteilen mit innenliegenden Kanälen sinnvoll sein.
Der Druck selbst ist dabei nur ein Teil der Prozesskette. Passungen, Gewinde, Dichtflächen oder präzise Auflageflächen werden häufig anschließend spanend bearbeitet.
Welche Belastungen muss man vor der Materialwahl kennen?
Mindestens Kraft, Temperatur, Lastwechsel und Kontaktbedingungen. Eine Vorrichtung, die ein Bauteil nur während einer Sichtprüfung hält, hat andere Anforderungen als ein Spannmittel in einer Werkzeugmaschine.
- statische Kräfte
- Stoß- und Wechselbelastung
- Betriebstemperatur
- Kontakt mit Kühlschmierstoff oder Chemikalien
- Verschleiß an Auflage- und Führungsstellen
- geforderte Steifigkeit
- zulässige Verformung
Warum ist Steifigkeit oft wichtiger als Festigkeit?
Weil eine Vorrichtung ihre Funktion verlieren kann, lange bevor das Material bricht. Wenn sich eine Aufnahme unter Last um wenige Zehntelmillimeter durchbiegt, kann ein Bauteil bereits falsch positioniert sein.
Deshalb sollte nicht nur die Bruchfestigkeit des Werkstoffs betrachtet werden. Geometrie, Wandstärke, Rippen, Lastpfad und Befestigungspunkte bestimmen, wie steif das fertige Teil tatsächlich ist.
Wie genau sind additiv gefertigte Vorrichtungen?
Für viele Positionier- und Montageaufgaben ausreichend genau, für hochpräzise Passungen aber häufig nur mit Nacharbeit. Die erreichbare Genauigkeit hängt stark vom Druckverfahren, der Bauteilgröße, Orientierung und Nachbearbeitung ab.
Wer eine Passbohrung, einen Lagersitz oder eine sehr genaue Anlagefläche benötigt, sollte diese Funktion bereits im CAD mit Bearbeitungszugabe vorsehen.
Bezugsflächen definieren
Bei einer Vorrichtung sollte klar sein, welche Flächen die Lage des Werkstücks bestimmen. Diese Flächen verdienen die höchste Genauigkeit. Andere Bereiche dürfen gröber sein, ohne die Funktion zu beeinträchtigen.
Wann lohnt sich ein gedruckter Prototyp?
Wenn Form, Bauraum, Montage oder Bedienung geprüft werden sollen, bevor teure Serienwerkzeuge oder Zerspanung gestartet werden. Ein einfacher Kunststoffprototyp kann bereits zeigen, ob Bohrungen zugänglich sind, ein Bediener ein Teil greifen kann oder mehrere Komponenten kollidieren.
Für funktionale Tests muss dagegen geprüft werden, ob der Prototyp die realen Lasten abbilden kann. Ein Kunststoffmodell eignet sich nicht automatisch als Ersatz für ein späteres Metallteil.
Wann sollte der Prototyp direkt aus Metall entstehen?
Wenn das Bauteilverhalten selbst geprüft werden soll und Kunststoff die relevanten Eigenschaften nicht abbildet. Dazu gehören hohe Temperatur, metallische Kontaktflächen, mechanische Lasten oder bestimmte Dicht- und Verschleißbedingungen.
Auch dann kann es sinnvoll sein, zunächst einen günstigen Formprototyp aus Kunststoff und erst danach einen Funktionsprototyp aus Metall zu fertigen.
Wie beeinflusst die Stückzahl die Entscheidung?
Bei wenigen Teilen ist additive Fertigung besonders flexibel; bei größeren Stückzahlen muss die Zykluszeit gegen alternative Verfahren gerechnet werden. Eine Vorrichtung wird oft nur einmal oder in wenigen Exemplaren benötigt. Genau dort fällt der fehlende Werkzeugbau stark ins Gewicht.
Bei regelmäßig benötigten Serienteilen kann dagegen ein gefrästes oder spritzgegossenes Teil wirtschaftlicher werden, sobald Konstruktion und Stückzahl stabil sind.
Kann man Kunststoff- und Metallteile kombinieren?
Ja, hybride Vorrichtungen sind häufig besonders wirtschaftlich. Der Grundkörper kann aus Kunststoff gedruckt werden, während verschleißbeanspruchte oder präzise Bereiche durch Normteile aus Metall ergänzt werden.
- Gewindeeinsätze
- Bohrbuchsen
- Passstifte
- Magnete
- Metallauflagen
- Schrauben und Spannkomponenten
So bleibt die Vorrichtung leicht und schnell herstellbar, während kritische Funktionen robust ausgeführt werden.
Welche Konstruktionsfehler machen gedruckte Vorrichtungen unnötig teuer?
Massive Vollkörper, unnötige Stützstrukturen und nicht druckgerecht geplante Überhänge erhöhen Material- und Nachbearbeitungsaufwand. Auch bei Kunststoff sollten Wandstärken und Rippen gezielt eingesetzt werden, statt einfach einen gefrästen Block nachzuahmen.
Bei Metall-AM ist dieser Punkt noch wichtiger, weil Bauzeit und Stützstrukturen einen großen Kostenanteil ausmachen können.
Wie bewertet man die Wirtschaftlichkeit?
Über den Nutzen am Arbeitsplatz und die gesamte Herstellzeit. Eine gedruckte Vorrichtung kann sich schon dann rechnen, wenn sie innerhalb weniger Tage verfügbar ist und eine Produktionsunterbrechung verhindert.
- Benötigte Funktion definieren.
- Belastung und Genauigkeit festlegen.
- Materialklasse wählen.
- Konstruktionszeit und Fertigungszeit vergleichen.
- Nacharbeit und Standardteile einrechnen.
- Änderungswahrscheinlichkeit berücksichtigen.
Welche Daten reichen für eine erste Anfrage?
CAD-Modell, gewünschte Funktion, Stückzahl und Belastung bilden die beste Grundlage. Bei einer Vorrichtung ist zusätzlich hilfreich, das zu haltende Werkstück oder dessen relevante Kontur mitzuliefern.
Über 3D-Druck in Kunststoff und Metall können Sie prüfen, welche Fertigungsroute für den konkreten Einsatz sinnvoll ist. Falls noch kein fertiges CAD-Modell vorliegt, reichen für eine erste technische Einordnung oft Skizze, Maße, Fotos und die Beschreibung der Aufgabe.
