PKD-Werkzeuge

PKD-Werkzeuge werden vor allem dort eingesetzt, wo hohe Verschleißfestigkeit, scharfe Schneidkanten und reproduzierbare Oberflächen bei Nicht-Eisen- und nichtmetallischen Werkstoffen gefragt sind. Typische Anwendungen liegen bei Aluminiumlegierungen, Kupfer und Kupferlegierungen, Graphit, CFK/GFK, Kunststoffen mit abrasiven Füllstoffen sowie weiteren Werkstoffen, die Hartmetall schnell verschleißen lassen. Ob PKD wirtschaftlich funktioniert, entscheidet sich jedoch nicht am Schneidstoffnamen allein. Werkstoff, PKD-Sorte, Kornstruktur, Schneidengeometrie, Werkzeugaufbau, Schnittunterbrechung, Spanbildung und die Stabilität des gesamten Prozesses gehören zusammen.

Diese Seite ist die zentrale Übersicht zu PKD-Werkzeugen. Sie beantwortet die grundlegenden Auswahlfragen und führt bei konkreten Problemen weiter zu Werkzeugdiagnose, Nachschleifservice, Laserbearbeitung und Spanleitstufen, bestückten ISO-Wendeschneidplatten und Sonderwerkzeugen.

Was ist PKD?

PKD steht für polykristallinen Diamant. Viele feine Diamantkristalle werden unter hohem Druck und hoher Temperatur zu einer zusammenhängenden Schneidstoffschicht gesintert. Diese Schicht sitzt typischerweise auf einem Hartmetallträger und wird als Schneidsegment in ein Werkzeug oder eine Wendeschneidplatte eingebracht.

Die sehr hohe Härte und Abrasionsbeständigkeit sind die Hauptgründe für den Einsatz. Gleichzeitig lässt sich PKD zu sehr scharfen Schneidkanten bearbeiten. Das ist besonders wertvoll, wenn geringe Schnittkräfte, gute Oberflächen und lange Standzeiten gleichzeitig gefordert werden.

Für welche Werkstoffe eignen sich PKD-Werkzeuge?

PKD ist vor allem für Nicht-Eisenmetalle und abrasive nichtmetallische Werkstoffe geeignet. Der Werkstoffname allein genügt aber nicht: Legierung, Füllstoffe, Gefüge, Härte und die Art der Bearbeitung beeinflussen die Auswahl.

Aluminium und Aluminiumlegierungen

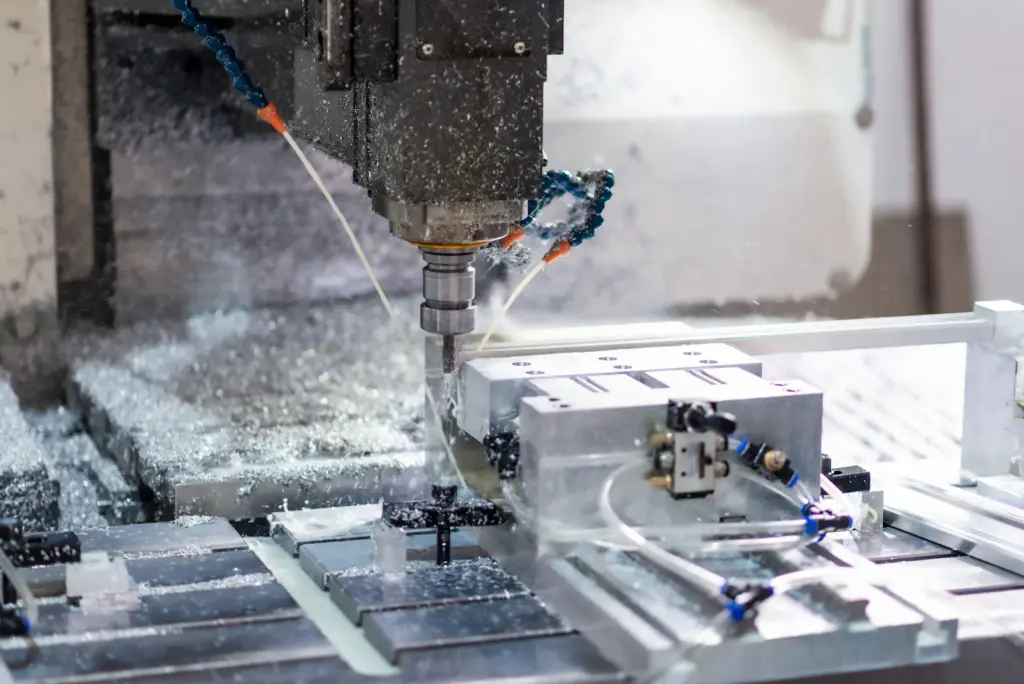

Aluminium gehört zu den wichtigsten PKD-Anwendungen. Besonders bei siliziumhaltigen Legierungen steigt der abrasive Verschleiß deutlich. PKD kann hier Standzeiten ermöglichen, die mit unbeschichtetem oder beschichtetem Hartmetall wirtschaftlich kaum erreichbar wären. Bei weicheren, langspanenden Legierungen verlagert sich die Herausforderung häufig von der reinen Standzeit zur Spanbeherrschung. Dann wird die Schneiden- und Spanleitgeometrie besonders wichtig.

Kupfer und Kupferlegierungen

Kupfer verlangt häufig nach sehr scharfen Schneidkanten und einer sauberen Geometrie. PKD kann für gute Oberflächen und lange Standzeiten sorgen. Je nach Legierung unterscheiden sich Spanbildung und Neigung zu Aufbauschneiden deutlich.

CFK und GFK

Faserverbundwerkstoffe sind stark abrasiv. Bei CFK und GFK stehen neben Standzeit auch Delamination, Faserausriss und Kantenqualität im Mittelpunkt. Werkzeuggeometrie, Schneidenzahl, Vorschubrichtung und Bauteilunterstützung müssen zum Laminataufbau passen. Eine hohe PKD-Härte hilft gegen abrasiven Verschleiß, ersetzt aber keine geeignete Geometrie.

Graphit

Graphit ist sehr abrasiv und erzeugt feinen Staub. PKD kann bei Graphitelektroden und ähnlichen Anwendungen sehr hohe Standzeiten erreichen. Je nach Qualitätsanforderung kann auch CVD-Diamant interessant sein.

Abrasive Kunststoffe

Glasfaser-, Mineral- oder andere Füllstoffe können Kunststoffe zu ausgesprochen abrasiven Werkstoffen machen. Hier kann PKD deutlich wirtschaftlicher als Hartmetall sein. Gleichzeitig müssen Wärmeentwicklung, Gratbildung und mögliche Bauteilverformung berücksichtigt werden.

Für welche Werkstoffe ist PKD ungeeignet?

Für die klassische Zerspanung von Eisenwerkstoffen ist Diamant in der Regel nicht die erste Wahl. Bei erhöhten Zerspanungstemperaturen kann Kohlenstoff mit Eisen reagieren; dadurch verliert Diamant seine Vorteile. Für gehärtete Stähle, viele Gusswerkstoffe und andere harte Eisenwerkstoffe wird deshalb eher CBN eingesetzt.

Auch bei stark schlagenden, sehr instabilen Bearbeitungen muss geprüft werden, ob die hohe Härte des PKD mit ausreichender Schneidenstabilität kombiniert werden kann. Nicht jede Anwendung, die abrasiv ist, ist automatisch eine gute PKD-Anwendung.

PKD oder Hartmetall: Wann lohnt sich der Wechsel?

PKD lohnt sich, wenn die höheren Werkzeugkosten durch längere Standzeit, weniger Werkzeugwechsel, bessere Prozesssicherheit oder geringere Ausschusskosten überkompensiert werden. Ein direkter Vergleich nur über den Einkaufspreis führt deshalb oft in die falsche Richtung.

Für eine wirtschaftliche Bewertung sollten mindestens berücksichtigt werden:

• Standzeit in Bauteilen oder Bearbeitungszeit
• Maschinenstillstand für Werkzeugwechsel
• Einricht- und Korrekturaufwand nach dem Wechsel
• Ausschuss oder Nacharbeit durch nachlassende Schneidenqualität
• mögliche Nachschleifzyklen
• Reservewerkzeuge und Lagerbestand
• erreichbare Schnittgeschwindigkeit und Taktzeit

Bei kleinen Losgrößen, häufig wechselnden Werkstoffen oder sehr einfachen Bearbeitungen kann Hartmetall wirtschaftlicher bleiben. Bei stabilen Serien und abrasiven Werkstoffen verschiebt sich die Rechnung häufig zugunsten von PKD.

PKD oder CVD-Diamant: Was ist der Unterschied?

PKD besteht aus gesinterten Diamantkörnern mit Binderphase, CVD-Diamant aus nahezu binderfrei abgeschiedenem Diamant. Dadurch unterscheiden sich Härte, Verschleißverhalten, Schneidenschärfe und mechanische Robustheit.

CVD-Diamant kann bei extrem abrasiven Anwendungen und sehr hohen Standzeitanforderungen Vorteile haben. PKD ist dagegen in vielen industriellen Werkzeugkonstruktionen besonders vielseitig, mechanisch robust und wirtschaftlich. Die Entscheidung sollte deshalb anhand Werkstoff, Schnittunterbrechung, Geometrie und Seriengröße fallen.

Welche Bedeutung hat die PKD-Korngröße?

Die Kornstruktur beeinflusst Verschleißfestigkeit, Schneidenschärfe und erreichbare Oberfläche. Vereinfacht gilt: Feine Kornstrukturen ermöglichen sehr saubere Schneidkanten und eignen sich gut für hohe Oberflächenanforderungen. Gröbere oder gemischte Körnungen können bei stark abrasiven Anwendungen Vorteile bei der Verschleißfestigkeit bringen.

Eine einfache Regel „fein für Finish, grob für Schruppen“ reicht trotzdem nicht für jede Anwendung. Schnittunterbrechung, Werkstoff, Schneidenradius und gewünschte Standzeit müssen gemeinsam betrachtet werden. Deshalb sollte die PKD-Sorte nicht aus einem Datenblatt isoliert ausgewählt werden.

Welche PKD-Werkzeugarten gibt es?

PKD kann sowohl in standardisierten Wendeschneidplatten als auch in vollständig kundenspezifischen Werkzeugen eingesetzt werden. Die Grundform richtet sich nach Bearbeitung und Maschine.

PKD-bestückte ISO-Wendeschneidplatten

Sie kombinieren eine genormte Plattenform mit einer PKD-Schneide. Das ist interessant, wenn vorhandene Halter weiterverwendet werden sollen und ein schneller Schneidenwechsel wichtig ist. Mehr dazu unter PKD- und CBN-bestückte ISO-Wendeschneidplatten.

PKD-Drehwerkzeuge

Beim Drehen stehen Schneidenecke, Radius, Spanwinkel und Spanführung im Mittelpunkt. Gerade bei Aluminium kann ein an sich perfekt schneidendes Werkzeug durch lange Späne zum Prozessproblem werden.

PKD-Fräser

Beim Fräsen kommen Rundlauf, Schneidenzahl, Zahnvorschub, Werkzeugsteifigkeit und die Gleichmäßigkeit der Schneidenlage hinzu. Für hohe Oberflächenqualität muss jede Schneide kontrolliert und reproduzierbar arbeiten.

PKD-Bohrer und Stufenbohrer

Bohrungsqualität, Austrittskante und Spanabfuhr sind zentrale Themen. Bei Stufen- und Kombinationswerkzeugen können mehrere Durchmesser oder Fasen in einer Bearbeitung erzeugt werden.

PKD-Reibahlen und Feinbearbeitungswerkzeuge

Bei Reib- und Feinbearbeitungsprozessen stehen Maßhaltigkeit, Oberflächenqualität und Rundlauf im Vordergrund. Sehr kleine Geometrieabweichungen können sich unmittelbar im Bauteil zeigen.

PKD-Sonderwerkzeuge

Wenn Standardformen nicht reichen, können Konturen, mehrere Bearbeitungsschritte und spezifische Schneidenlagen in einem Sonderwerkzeug zusammengefasst werden.

Welche Schneidengeometrie braucht ein PKD-Werkzeug?

Die Geometrie muss einen Kompromiss aus Schneidenschärfe, Stabilität, Schnittkraft und Spanbildung herstellen. Ein extrem positiver, sehr scharfer Schnitt kann geringe Kräfte erzeugen, ist aber nicht automatisch die robusteste Lösung. Eine stabilere Schneide kann höhere Kräfte erzeugen, dafür aber wechselndes Aufmaß oder leichte Schnittunterbrechungen besser verkraften.

Spanwinkel

Positive Spanwinkel reduzieren häufig die Schnittkräfte und sind bei vielen NE-Metallen vorteilhaft. Die mechanische Stützung der Schneidkante darf dabei nicht zu gering werden.

Schneidenradius

Der Radius beeinflusst theoretische Rauheit, Kräfte und Stabilität. Ein größerer Radius kann die Oberfläche verbessern, erhöht aber die radiale Belastung und kann bei dünnwandigen Bauteilen Verformung fördern.

Freiwinkel

Zu wenig Freiwinkel erhöht Reibung, zu viel Freiwinkel schwächt die Schneide. Werkzeughalter und Bearbeitungsrichtung bestimmen die tatsächlich wirksame Geometrie.

Warum sind Spanprobleme bei PKD so häufig?

Eine sehr scharfe PKD-Schneide trennt den Werkstoff oft hervorragend, bricht den Span aber nicht automatisch. Gerade bei langspanenden Aluminium- und Kupferlegierungen entstehen Fließspäne, die sich um Werkzeug, Werkstück oder Spannmittel wickeln können.

Das Problem betrifft nicht nur Sauberkeit. Lange Späne können:

• Automation und Greifer stören
• Sensoren verdecken
• bereits bearbeitete Oberflächen zerkratzen
• Werkzeugwechsel behindern
• Spantransport und Prozesssicherheit verschlechtern

Eine gelaserte Spanleitstufe kann die Spanführung gezielt beeinflussen. Sie muss jedoch zu Vorschub, Spantiefe und Werkstoff passen. Ein beliebiger Spanbrecher funktioniert nicht in jedem Arbeitsbereich.

Welche Schnittdaten sind bei PKD wichtig?

Schnittgeschwindigkeit, Vorschub und Spantiefe müssen als System betrachtet werden. Hohe Härte und Wärmeleitfähigkeit des Schneidstoffs erlauben in geeigneten Anwendungen hohe Schnittgeschwindigkeiten. Trotzdem können Rundlauf, Bauteilspannung, Maschinenleistung oder Spanbildung den nutzbaren Bereich begrenzen.

Bei der Optimierung sollte immer nur gezielt verändert werden. Wenn Schnittgeschwindigkeit, Vorschub und Spantiefe gleichzeitig geändert werden, lässt sich später kaum erkennen, welcher Faktor das Ergebnis verbessert oder verschlechtert hat.

Trocken, MMS oder Kühlschmierstoff?

Die geeignete Kühlstrategie hängt von Werkstoff, Bearbeitung, Maschine und Spanabfuhr ab. Eine pauschale Empfehlung für alle PKD-Anwendungen wäre unseriös. Bei Aluminium kann Schmierung die Neigung zu Anhaftungen beeinflussen; bei anderen Anwendungen steht Wärmeabfuhr oder Spantransport im Vordergrund.

Wichtig ist vor allem eine stabile Prozessführung. Schwankende Kühlung, zugesetzte Düsen oder veränderte Konzentrationen können Ursache sein, wenn ein zuvor stabiler Prozess plötzlich schlechter läuft.

Wie verschleißt ein PKD-Werkzeug?

Das Verschleißbild zeigt häufig mehr als die reine Standzeit. Gleichmäßiger Freiflächenverschleiß, Mikroausbrüche, größere Schneidenbrüche, Kantenverrundung und Anhaftungen müssen unterschiedlich bewertet werden.

Gleichmäßiger Verschleiß

Ein gleichmäßiger Verschleißverlauf deutet eher auf einen kontrollierten Prozess hin. Hier kann ein geplanter Nachschleifzyklus sinnvoll sein.

Mikroausbrüche

Kleine Ausbrüche können auf mechanische Überlastung, Vibration, ungünstige Schneidengeometrie oder Schnittunterbrechung hinweisen. Sie sollten nicht einfach als normaler Verschleiß akzeptiert werden.

Großer Schneidenbruch

Ein plötzlicher Bruch spricht eher für Überlastung, Kollision, instabile Spannung oder ein Problem der Prozessführung. In diesem Fall sollte nicht nur die Schneide ersetzt, sondern die Ursache geprüft werden.

Standzeit plötzlich kürzer

Wenn ein zuvor stabiles Werkzeug plötzlich deutlich früher ausfällt, ist ein systematischer Vergleich nötig. Werkstoffcharge, Rundlauf, Halter, Maschine, Kühlung, Schnittdaten und Schneidencharge gehören auf die Prüfliste. Die Seite Werkzeugprobleme analysieren zeigt den allgemeinen Diagnoseweg.

Was tun bei schlechter Oberfläche trotz PKD?

Eine PKD-Schneide garantiert keine gute Oberfläche, wenn Rundlauf, Vibration, Spanführung oder Prozessparameter nicht passen. Riefen können beispielsweise durch Späne verursacht werden, die über die fertige Fläche laufen. Grat kann aus falscher Geometrie oder verschlissener Schneide entstehen. Welligkeit kann aus Rundlauf- oder Schwingungsproblemen kommen.

Für die Diagnose sollte deshalb nicht nur die Schneide, sondern auch das Bauteil und möglichst das Spanbild dokumentiert werden.

Wann lohnt sich das Nachschleifen von PKD?

Nachschleifen lohnt sich, wenn genug Schneidstoffreserve vorhanden ist und Geometrie sowie Maßbezug wiederhergestellt werden können. Der optimale Servicezeitpunkt liegt meist vor einem großen Ausbruch. Wer Werkzeuge bis zum Totalausfall nutzt, riskiert unnötige Reparaturkosten.

Der Nachschleifservice für PKD, CBN und CVD prüft auch Fremdfabrikate. Bei komplexen Sonderwerkzeugen sollten Zeichnung oder Einstelldaten mitgeschickt werden.

Kann eine PKD-Schneide nachträglich optimiert werden?

Ja, bei geeigneter Bestückung können Geometrien und Spanleitstufen nachträglich angepasst werden. Das ist besonders interessant, wenn die vorhandene Platte grundsätzlich funktioniert, aber Spanbruch, Schnittkräfte oder Spanrichtung Probleme verursachen.

Ob eine Nachrüstung möglich ist, hängt von Bestückungsgröße, Schneidenlage und vorhandener Schneidstofffläche ab. Details stehen unter Laserbearbeitung von PKD und CBN.

Wie bewertet man die Wirtschaftlichkeit eines PKD-Werkzeugs?

Die wichtigste Kennzahl ist nicht der Preis pro Werkzeug, sondern der Aufwand pro gutem Bauteil. Ein Werkzeug, das dreimal so viel kostet, aber fünfmal so lange läuft und zwei Wechsel einspart, kann wirtschaftlicher sein.

Zur Bewertung gehören:

• Werkzeugpreis
• Standzeit
• mögliche Nachschliffe
• Maschinenstundensatz
• Wechsel- und Einstellzeit
• Ausschuss und Nacharbeit
• Taktzeit
• Reservebestand

Bei neuen Serien lohnt sich deshalb häufig ein kontrollierter Vergleich mit dokumentierten Prozessdaten statt einer reinen Preisbetrachtung.

Welche Daten brauchen wir für eine PKD-Anfrage?

Für eine erste technische Einordnung reichen Werkstoff, Bearbeitung, Werkzeugart und Ziel oder Problem. Je genauer die Daten sind, desto gezielter lässt sich die Anwendung prüfen.

• Werkstückmaterial und genaue Legierung, soweit bekannt
• Bearbeitung: Drehen, Fräsen, Bohren, Reiben oder Sonderoperation
• Maschine und Werkzeugaufnahme
• vorhandene Werkzeug- oder ISO-Bezeichnung
• Schnittgeschwindigkeit, Vorschub und Spantiefe
• aktuelle Standzeit
• gewünschte Oberfläche und Toleranz
• Losgröße oder Jahresmenge
• Fotos von Schneide, Span und Werkstück bei Problemen

Welche Fragen sollte man vor der Auswahl eines PKD-Werkzeugs klären?

Eine gute PKD-Auswahl beginnt mit dem Prozess und nicht mit einer Katalognummer. Vor der Bestellung sollten Werkstoff und Legierung, Bearbeitungsart, jährliche Stückzahl, gewünschte Oberfläche, Toleranz, Spanproblem, aktuelle Werkzeuglösung und mögliche Nachschleifzyklen bekannt sein.

Bei einer bestehenden Serie sind zusätzlich aktuelle Standzeit und Kosten pro Werkzeugwechsel wertvoll. Dadurch lässt sich entscheiden, ob eine ISO-Platte, eine optimierte Spanleitstufe oder ein vollständiges Sonderwerkzeug den größten Nutzen bringt.

Warum sollte die Nachschleifstrategie schon beim Neukauf bedacht werden?

Bestückungsgröße und Werkzeuggeometrie bestimmen, wie viel Reserve für spätere Servicezyklen vorhanden ist. Bei wiederkehrenden Serien kann ein von Anfang an servicegerecht ausgelegtes Werkzeug über seine gesamte Lebensdauer deutlich wirtschaftlicher sein als eine Konstruktion, die nur einmal genutzt werden kann.

PKD-Werkzeug oder Werkzeugproblem prüfen lassen

Sie müssen nicht bereits wissen, welche PKD-Sorte oder Geometrie benötigt wird. Beschreiben Sie Werkstoff, Bearbeitung und Ziel. Bei einem bestehenden Problem können Fotos und Schnittdaten direkt mitgeschickt werden.
