Sonderwerkzeuge für die Zerspanung

Sonderwerkzeuge werden dann wirtschaftlich interessant, wenn Standardwerkzeuge einen Zerspanungsprozess nur mit Kompromissen abbilden. Typische Gründe sind mehrere Bearbeitungsschritte, besondere Konturen, häufige Werkzeugwechsel, lange Taktzeiten, instabile Standzeiten oder Qualitätsprobleme, die mit einer Standardgeometrie nicht dauerhaft beherrscht werden. Ein Sonderwerkzeug sollte deshalb nie nur „speziell“ sein. Es braucht ein messbares Ziel: weniger Bearbeitungszeit, stabilere Qualität, höhere Standzeit, weniger Werkzeugwechsel oder geringere Kosten pro Gutteil.

Diese Seite ist die zentrale Übersicht zu Sonderwerkzeugen und Prozessoptimierung in der Zerspanung. Sie zeigt, wann sich eine kundenspezifische Lösung lohnt, welche Werkzeugarten möglich sind, welche Daten für die Auslegung benötigt werden und wie sich die Wirtschaftlichkeit gegenüber Standardwerkzeugen berechnen lässt.

Wann lohnt sich ein Sonderwerkzeug?

Ein Sonderwerkzeug lohnt sich, wenn der wirtschaftliche Vorteil über die gesamte Serie größer ist als der zusätzliche Entwicklungs- und Werkzeugaufwand. Die Stückzahl allein entscheidet nicht.

Typische Auslöser sind:

• mehrere Standardwerkzeuge bearbeiten nacheinander dieselbe Kontur
• Werkzeugwechsel verursachen relevante Nebenzeiten
• eine Lagebeziehung zwischen mehreren Bearbeitungen ist kritisch
• Standzeit oder Oberflächenqualität schwanken
• eine Sonderkontur ist mit Standardplatten nur umständlich erreichbar
• Spanprobleme stören die Automation
• eine bestehende Bearbeitung hat zu hohe Kosten pro Bauteil

Sonderwerkzeug oder Standardwerkzeuge: Was ist günstiger?

Verglichen werden müssen die Kosten pro Gutteil, nicht die Einkaufspreise der Werkzeuge. Ein Sonderwerkzeug kann deutlich teurer in der Anschaffung sein und trotzdem über die Serie günstiger arbeiten.

In die Rechnung gehören:

• Werkzeugpreis
• Anzahl der benötigten Standardwerkzeuge
• Werkzeugwechselzeit
• Maschinenstundensatz
• Taktzeit
• Standzeit
• Ausschuss und Nacharbeit
• Einricht- und Korrekturaufwand
• Nachschleifbarkeit und Servicekosten
• Jahresstückzahl

Beispiel für die Denkweise

Wenn drei Standardwerkzeuge nacheinander eingesetzt werden und jeder Wechsel zusätzliche Maschinenzeit verursacht, entstehen nicht nur drei Werkzeugkosten. Auch Wechselzeit, erneute Positionierung, mögliche Maßkorrekturen und die Gefahr von Lageabweichungen gehören dazu. Ein kombiniertes Werkzeug kann diese Nebenzeiten reduzieren.

Bei einer Kleinserie mit wenigen Bauteilen kann derselbe Entwicklungsaufwand unwirtschaftlich sein. Deshalb ist die Jahresmenge ein zentrales Kriterium.

Welche Bearbeitungsschritte lassen sich kombinieren?

Mehrere geometrisch und prozesstechnisch zusammenpassende Schritte können in einem Werkzeug vereint werden. Ob das sinnvoll ist, hängt von Maschine, Bauraum, Spanabfuhr und erreichbarer Stabilität ab.

Mögliche Kombinationen sind beispielsweise:

• Bohren und Senken
• mehrere Bohrungsdurchmesser
• Stufen und Fasen
• Planen und Konturbearbeitung
• mehrere definierte Durchmesser
• Form- und Feinbearbeitung

Welche Sonderwerkzeugarten gibt es?

Die Werkzeugart folgt der Bearbeitungsaufgabe. Sonderwerkzeuge können für Drehen, Fräsen, Bohren, Reiben und kombinierte Prozesse ausgelegt werden.

Sonder-Drehwerkzeuge

Sie können spezielle Schneidenlagen, Konturen oder mehrere aktive Schneiden kombinieren. Für NE-Metalle kommen häufig PKD oder CVD-Diamant infrage, für harte Eisenwerkstoffe CBN.

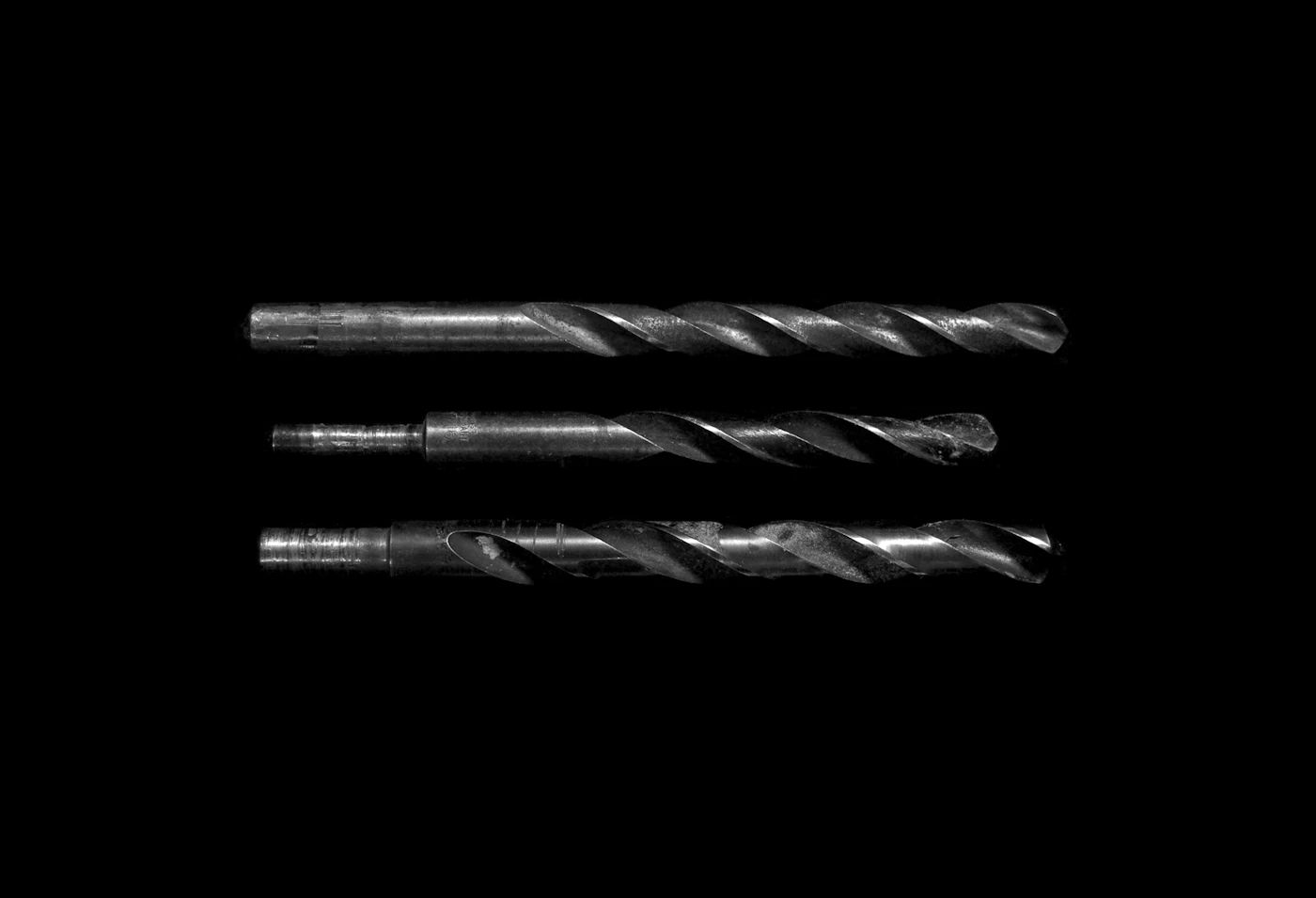

Stufenbohrer und Sonderbohrer

Mehrere Durchmesser, Senkungen oder Fasen können in einem Werkzeug kombiniert werden. Das spart Werkzeugwechsel und kann Lagebeziehungen verbessern.

Sonderreibahlen

Bei engen Bohrungstoleranzen und hohen Oberflächenanforderungen kann eine speziell auf Aufmaß, Werkstoff und Maschine abgestimmte Reibahle sinnvoll sein.

Form- und Konturwerkzeuge

Wiederkehrende Konturen lassen sich mit einer definierten Werkzeugform direkt erzeugen. Das kann bei Serien schneller und reproduzierbarer sein als mehrere interpolierte Bearbeitungsschritte.

Kombinationswerkzeuge

Mehrere Funktionen werden in einem Grundkörper vereint. Dabei müssen Spanabfuhr, Kräfte und Wiederaufbereitung bereits in der Konstruktion mitgedacht werden.

Wann ist eine Sonderplatte statt eines kompletten Sonderwerkzeugs sinnvoll?

Wenn Halter und Grundkonzept funktionieren, aber die Schneidenform von der ISO-Norm abweichen muss, kann eine Sonderplatte ausreichen. Das hält den Werkzeugaufwand kleiner.

Wenn dagegen Aufnahme, Schneidenposition, Kühlung oder mehrere Operationen geändert werden müssen, ist ein vollständiges Sonderwerkzeug oft sinnvoller. Die Abgrenzung zu ISO-Wendeschneidplatten sollte früh erfolgen.

PKD, CBN oder CVD im Sonderwerkzeug?

Der Schneidstoff wird nach Werkstoff und Belastung ausgewählt, nicht nach dem Begriff „Sonderwerkzeug“.

• PKD: Aluminium, viele NE-Metalle, Graphit, CFK/GFK und abrasive Kunststoffe
• CBN: gehärtete Stähle, Guss und Sinterwerkstoffe
• CVD-Diamant: besonders abrasive Nicht-Eisen- und nichtmetallische Anwendungen

Auch Hartmetall kann für einzelne Bereiche eines Sonderwerkzeugs die richtige Lösung sein. Ein Werkzeug muss nicht überall denselben Schneidstoff besitzen.

Wie entsteht ein Sonderwerkzeug?

Die Entwicklung beginnt mit dem Prozessproblem, nicht mit einer fertigen Werkzeugzeichnung.

1. Ist-Zustand aufnehmen

Werkstück, Werkstoff, Maschine, heutige Bearbeitungsfolge, aktuelle Werkzeuge, Taktzeit, Standzeit und Qualitätsprobleme werden erfasst.

2. Ziel definieren

Ein klares Ziel kann beispielsweise sein: 20 Sekunden Taktzeit sparen, zwei Werkzeugwechsel vermeiden, Standzeit stabilisieren oder eine Kontur in einer Aufspannung erzeugen.

3. Bearbeitungen zusammenfassen

Es wird geprüft, welche Operationen technisch sinnvoll kombinierbar sind und welche besser getrennt bleiben.

4. Schneidstoff und Geometrie festlegen

Schneidstoff, Schneidenzahl, Radius, Spanwinkel, Kantenpräparation und Spanführung werden zur realen Belastung passend gewählt.

5. Servicekonzept mitplanen

Bei einem hochwertigen Werkzeug sollte bereits vor der Fertigung geklärt sein, wie es später nachgeschliffen, repariert oder neu bestückt werden kann.

Welche Rolle spielt die Maschine?

Maschine und Aufnahme setzen die Grenzen für das Werkzeugkonzept. Drehzahl, Leistung, Drehmoment, Werkzeugaufnahme, Wechselplatz, Kühlmittelzufuhr, Bauraum und Steifigkeit müssen berücksichtigt werden.

Ein theoretisch ideales Werkzeug ist nutzlos, wenn es nicht in den Revolver passt, die Maschine die benötigte Drehzahl nicht erreicht oder der Kühlschmierstoff die Schneide nicht trifft.

Wie wichtig ist die Werkzeugaufnahme?

Die Aufnahme beeinflusst Rundlauf, Steifigkeit und Wiederholgenauigkeit. Besonders bei feinbearbeitenden PKD- oder CVD-Werkzeugen kann schlechter Rundlauf die mögliche Oberflächenqualität begrenzen.

Bei langen Werkzeugen oder kleinen Durchmessern wird die Auskragung besonders kritisch. Konstruktion und Aufnahme müssen deshalb als Einheit betrachtet werden.

Wie beeinflusst die Werkstückspannung das Sonderwerkzeug?

Die Schneidengeometrie kann nur so gut arbeiten wie das Werkstück gespannt ist. Dünnwandige oder schlecht unterstützte Bauteile reagieren empfindlich auf hohe Kräfte.

Eine positive Geometrie kann die Kräfte reduzieren. Gleichzeitig darf die Schneide nicht zu empfindlich werden. Wenn Verformung das Hauptproblem ist, sollte die Spannung gemeinsam mit dem Werkzeug optimiert werden.

Wie wird die Spanabfuhr berücksichtigt?

Ein kombiniertes Werkzeug erzeugt häufig mehr oder komplexere Späne als ein einzelnes Standardwerkzeug. Spanräume und Kühlmittelzufuhr müssen deshalb früh geplant werden.

Bei PKD- und CBN-Schneiden können gelaserte Spanleitstufen helfen, Spanform und Richtung zu beeinflussen. Das ist besonders für automatisierte Prozesse wichtig.

Wann lohnt sich eine interne Kühlmittelzufuhr?

Interne Kühlung ist sinnvoll, wenn die Schneide oder Spanräume von außen nicht zuverlässig erreicht werden. Sie kann Wärme abführen, Spantransport unterstützen und Prozessschwankungen reduzieren.

Bohr- und Reibwerkzeuge profitieren je nach Anwendung besonders stark von einer gezielten Kühlmittelzufuhr. Die benötigte Druck- und Mengenleistung der Maschine muss bekannt sein.

Wie kann ein Sonderwerkzeug die Taktzeit reduzieren?

Taktzeit wird vor allem durch zusammengefasste Operationen, weniger Werkzeugwechsel und angepasste Schnittdaten reduziert. Ein schnelleres Werkzeug allein ist nicht immer der größte Hebel.

Bei großen Jahresmengen können bereits wenige Sekunden pro Bauteil wirtschaftlich relevant sein. Deshalb sollte die aktuelle Bearbeitungsfolge mit realen Zeiten dokumentiert werden.

Wie kann ein Sonderwerkzeug die Qualität verbessern?

Wenn mehrere Geometrien in einer Werkzeuglage erzeugt werden, können Lagebeziehungen stabiler werden. Außerdem lässt sich die Schneidengeometrie exakt auf die Oberflächen- und Toleranzanforderung auslegen.

Das gilt besonders, wenn mit mehreren Standardwerkzeugen wiederholt neu positioniert oder korrigiert werden muss.

Wie kann ein Sonderwerkzeug die Standzeit verbessern?

Standzeit steigt nur, wenn Schneidstoff und Geometrie den tatsächlichen Verschleißmechanismus besser beherrschen. Ein Sonderwerkzeug ist keine Garantie für längere Standzeit.

Bei einem bestehenden Standzeitproblem sollte zuerst das Verschleißbild unter Werkzeugprobleme analysiert werden. Erst danach wird entschieden, ob ein neues Konzept notwendig ist.

Wann ist eine gelaserte Spanleitstufe Teil des Sonderwerkzeugs?

Wenn lange Späne oder eine ungünstige Spanrichtung den Prozess begrenzen, kann eine anwendungsspezifische Spanleitstufe direkt in das Werkzeugkonzept integriert werden.

Werkstoff, Vorschub und Spantiefe müssen dafür bekannt sein. Details stehen unter Laserbearbeitung und Spanleitstufen.

Wie wird die Wirtschaftlichkeit eines Sonderwerkzeugs berechnet?

Die Investition wird gegen die Einsparung pro Bauteil und die erwartete Jahresmenge gerechnet.

Eine einfache Struktur lautet:

1. heutige Kosten pro Bauteil bestimmen
2. erwartete Kosten mit Sonderwerkzeug bestimmen
3. Differenz pro Bauteil berechnen
4. mit Jahresmenge multiplizieren
5. Werkzeug- und Entwicklungskosten gegenrechnen

Zur heutigen Kostenbasis gehören neben Werkzeugen auch Maschinenzeit, Wechsel, Ausschuss und Nacharbeit. Dadurch wird der Vergleich realistischer.

Welche Rolle spielt die Nachschleifbarkeit bei der Wirtschaftlichkeit?

Ein Sonderwerkzeug, das mehrere Servicezyklen ermöglicht, kann über seine Lebensdauer deutlich günstiger werden. Deshalb sollte die Wiederaufbereitung bereits bei der Konstruktion berücksichtigt werden.

Bestückungsgröße, Schleifreserve und Maßkorrekturen müssen so geplant werden, dass der Service später reproduzierbar möglich bleibt.

Was sind typische Fehler bei Sonderwerkzeug-Projekten?

Der häufigste Fehler ist, ein Werkzeug zu konstruieren, bevor das eigentliche Prozessziel klar definiert ist.

Weitere Fehler sind:

• Jahresmenge nicht berücksichtigen
• Maschinenrestriktionen zu spät prüfen
• Spanabfuhr unterschätzen
• Werkstückspannung ignorieren
• Nachschleifbarkeit nicht mitplanen
• zu viele Funktionen in ein Werkzeug zwingen
• keine Baseline für Taktzeit und Standzeit dokumentieren

Wann sollte man bewusst beim Standardwerkzeug bleiben?

Bei kleinen Losgrößen, häufig wechselnden Bauteilen und einfachen Geometrien ist Standard häufig wirtschaftlicher und flexibler. Auch wenn ein Prozess bereits stabil und kostengünstig läuft, braucht es keinen Sonderaufwand ohne messbaren Nutzen.

Das Ziel ist nicht möglichst viele Sonderwerkzeuge, sondern die wirtschaftlich beste Werkzeuglösung.

Welche Daten brauchen wir für eine Sonderwerkzeug-Anfrage?

Werkstück, Maschine, aktuelle Bearbeitung und Ziel bilden die Grundlage.

• Werkstückzeichnung oder CAD-Daten
• Werkstoff und Härte
• Maschine und Werkzeugaufnahme
• aktuelle Bearbeitungsfolge
• heutige Werkzeuge
• Losgröße oder Jahresmenge
• Taktzeit
• Standzeit
• Toleranzen und Oberfläche
• konkretes Ziel
• Fotos oder Prozessdaten bei Problemen

Wie wird ein neues Sonderwerkzeug eingefahren und freigegeben?

Ein Sonderwerkzeug sollte gegen den dokumentierten Ausgangsprozess geprüft werden. Beim ersten Einsatz werden nicht sofort alle Parameter maximiert. Zuerst werden Geometrie, Rundlauf, Kühlung und sichere Spanabfuhr kontrolliert, danach wird das Prozessfenster schrittweise optimiert.

Für die Freigabe sollten mindestens Taktzeit, Standzeit, Oberfläche, Toleranz und Ausschuss mit dem bisherigen Prozess verglichen werden.

Warum braucht ein Sonderwerkzeug einen Ersatz- und Serviceplan?

Je wichtiger ein Spezialwerkzeug für die Serie ist, desto kritischer wird ein ungeplanter Ausfall. Bereits bei der Konstruktion sollte geklärt werden, wie viele Reservewerkzeuge benötigt werden, welche Komponenten nachgeschliffen oder neu bestückt werden können und wie ein Ersatz organisiert wird.

Ein technisch hervorragendes Einzelwerkzeug ohne Ersatzkonzept kann ein unnötiges Produktionsrisiko erzeugen.

Wie vermeidet man Abhängigkeit von einer einzigen Sonderlösung?

Zeichnungen, Einstelldaten, Werkzeugnummern und Servicehistorie sollten sauber dokumentiert werden. Dadurch bleibt der Prozess auch bei Personalwechsel, Reparatur oder späterer Werkzeugoptimierung nachvollziehbar.

Wie wird eine Sonderlösung später weiter optimiert?

Nach der Inbetriebnahme sollten reale Serienwerte mit der ursprünglichen Zielsetzung verglichen werden. Wenn beispielsweise die Taktzeit erreicht wird, die Standzeit aber hinter dem Ziel bleibt, kann die nächste Optimierung gezielt an Schneidstoff oder Geometrie ansetzen statt das gesamte Werkzeug neu zu entwickeln.

Wie berechnet man den Break-even eines Sonderwerkzeugs?

Der Break-even ist erreicht, wenn die kumulierte Einsparung pro Bauteil die zusätzlichen Werkzeug- und Entwicklungskosten ausgeglichen hat. Dafür werden die heutigen Kosten pro Gutteil mit den erwarteten Kosten des neuen Prozesses verglichen.

Wenn ein Sonderwerkzeug beispielsweise weniger Werkzeugwechsel, kürzere Bearbeitungszeit und weniger Ausschuss ermöglicht, werden alle drei Effekte in Euro pro Bauteil bewertet. Je höher die Jahresmenge, desto schneller kann sich eine kleine Einsparung pro Teil summieren.

Welche Kriterien gehören in eine Serienfreigabe?

Eine erfolgreiche Erstbearbeitung reicht für eine Serienfreigabe nicht aus. Standzeit muss über mehrere Werkzeugzyklen stabil sein, Maße und Oberfläche müssen innerhalb der Vorgaben bleiben und das Bedienpersonal muss den Werkzeugwechsel reproduzierbar durchführen können.

Auch Nachschleif- und Ersatzstrategie sollten vor der Freigabe geklärt sein. Erst dann ist aus einer guten Werkzeugidee ein robuster Serienprozess geworden.

Welche Mindestdaten braucht eine belastbare Wirtschaftlichkeitsrechnung?

Mindestens Jahresstückzahl, heutige Taktzeit, Werkzeugwechselzeit, Standzeit und Maschinenstundensatz sollten bekannt sein. Dazu kommen Ausschuss und Nacharbeit, wenn diese durch das Werkzeug beeinflusst werden. Fehlen einzelne Werte, kann mit Annahmen gearbeitet werden – diese sollten aber klar gekennzeichnet und später mit realen Seriendaten ersetzt werden.

Sonderwerkzeug technisch und wirtschaftlich prüfen lassen

Sie müssen keine fertige Werkzeugkonstruktion vorgeben. Beschreiben Sie Bauteil, heutigen Prozess und das gewünschte Ergebnis. Daraus lässt sich prüfen, ob eine Sonderlösung gegenüber optimierten Standardwerkzeugen sinnvoll ist.
