CBN-Werkzeuge

CBN-Werkzeuge werden vor allem bei harten und stark verschleißenden Eisenwerkstoffen eingesetzt. Typische Anwendungen sind Hartdrehen, gehärtete Stähle, Gusswerkstoffe und Sintermaterialien. Ob CBN wirtschaftlich funktioniert, entscheidet sich nicht nur an der Härte des Werkstücks. CBN-Sorte, Schneidkantenpräparation, kontinuierlicher oder unterbrochener Schnitt, Aufmaß, Kühlschmierstrategie, Maschinensteifigkeit und gewünschte Oberfläche bestimmen gemeinsam die Prozesssicherheit.

Diese Seite ist die zentrale Übersicht zu CBN-Werkzeugen und Hartbearbeitung. Sie beantwortet die grundlegenden Auswahlfragen und führt bei konkreten Problemen weiter zur Werkzeugdiagnose, bei verschlissenen Werkzeugen zum Nachschleifservice, bei Standardformen zu CBN-bestückten ISO-Wendeschneidplatten und bei komplexen Aufgaben zu Sonderwerkzeugen.

Was ist CBN?

CBN steht für kubisches Bornitrid und gehört zu den härtesten technischen Schneidstoffen. Im Unterschied zu Diamant ist CBN für viele harte Eisenwerkstoffe chemisch und thermisch besser geeignet. Deshalb wird es eingesetzt, wenn Hartmetall bei hoher Werkstückhärte und Temperatur zu schnell verschleißt.

CBN-Schneiden bestehen je nach Sorte aus CBN-Körnern und einer geeigneten Bindermatrix. CBN-Anteil, Kornstruktur und Binder beeinflussen Zähigkeit, Verschleißfestigkeit und das Verhalten bei unterschiedlichen Schnittbedingungen.

Für welche Werkstoffe sind CBN-Werkzeuge geeignet?

CBN kommt vor allem bei gehärteten Stählen, Gusswerkstoffen und Sintermaterialien infrage. Die konkrete Werkstoffhärte und Gefügestruktur bleiben entscheidend.

Gehärtete Stähle

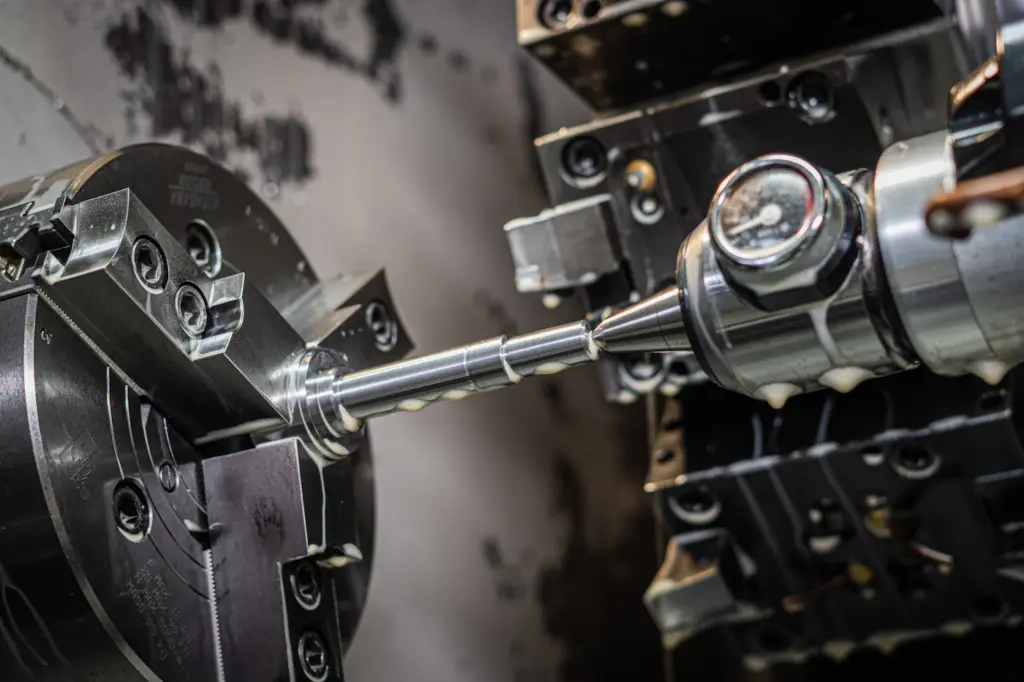

Hartdrehen gehört zu den wichtigsten CBN-Anwendungen. Ob ein Prozess mit CBN sinnvoll ist, hängt von Härte, Aufmaß, gewünschter Oberfläche, Bauteilgeometrie und Schnittunterbrechung ab.

Gusseisen

Gusswerkstoffe können durch harte Gefügebestandteile stark abrasiv wirken. CBN kann hier hohe Standzeiten ermöglichen. Grauguss, Sphäroguss und andere Gussarten verhalten sich jedoch unterschiedlich.

Sinterwerkstoffe

Porosität, harte Partikel und wiederkehrende Mikro-Unterbrechungen können die Schneidkante stark beanspruchen. Kantenstabilität und Sortenzähigkeit gewinnen deshalb an Bedeutung.

Für welche Werkstoffe ist CBN nicht die erste Wahl?

CBN ist kein Universalwerkzeug für jeden harten oder abrasiven Werkstoff. Für Aluminium, Kupfer, Graphit, CFK/GFK und viele abrasive Kunststoffe sind eher PKD oder CVD-Diamant relevant.

Auch bei geringerer Werkstückhärte, sehr kleinen Stückzahlen oder instabilen Maschinenbedingungen kann Hartmetall wirtschaftlicher sein. Die Wahl sollte immer auf den realen Prozess bezogen werden.

CBN oder Hartmetall: Wann lohnt sich der Wechsel?

CBN lohnt sich, wenn die höhere Standzeit und Prozessleistung die höheren Schneidstoffkosten überkompensiert. Der Einkaufspreis einer Schneide ist deshalb nur ein Teil der Rechnung.

Zu berücksichtigen sind:

• Standzeit
• Werkzeugwechselzeit
• Maschinenstundensatz
• Ausschuss und Nacharbeit
• mögliche Prozessverkürzung
• Reservebestand
• Wiederaufbereitung

Bei einer stabilen Serie können wenige vermiedene Werkzeugwechsel oder eine eingesparte Schleifoperation wirtschaftlich wichtiger sein als der Preisunterschied zwischen zwei Schneidstoffen.

CBN oder Schneidkeramik: Was passt besser?

CBN und Schneidkeramik können sich bei Hartbearbeitung überschneiden, reagieren aber unterschiedlich auf Stoßbelastung, Wärme und Prozessinstabilität. Keramiken können hohe Schnittgeschwindigkeiten ermöglichen, sind je nach Sorte jedoch empfindlich gegenüber Unterbrechungen.

CBN bietet häufig eine starke Kombination aus Verschleißfestigkeit und Kantenstabilität. Die Auswahl sollte nach Werkstoff, Härte, Schnittart und Qualitätsziel erfolgen.

Hartdrehen oder Schleifen: Wann kann CBN eine Schleifoperation ersetzen?

Hartdrehen kann eine Schleifoperation ersetzen oder reduzieren, wenn Toleranz, Oberfläche, Bauteilgeometrie und Prozessstabilität mit einer definierten CBN-Schneide sicher erreichbar sind. Es ist aber kein pauschaler Ersatz für Schleifen.

Hartdrehen kann Vorteile bieten, wenn Werkstücke in derselben Maschine fertigbearbeitet werden und zusätzliche Spann- oder Transportvorgänge entfallen. Schleifen bleibt sinnvoll, wenn extrem enge Form- und Oberflächenanforderungen oder bestimmte Geometrien dominieren.

Welche Daten sind für den Vergleich wichtig?

Entscheidend sind aktuelle Schleifzeit, Hartdrehzeit, Werkzeugkosten, Standzeit, Ausschuss, Toleranz und Oberflächenwert. Erst damit lässt sich bewerten, ob CBN tatsächlich einen Prozessschritt wirtschaftlich ersetzt.

Welche Rolle spielt die CBN-Sorte?

CBN-Sorten unterscheiden sich in CBN-Anteil, Kornstruktur und Binder und reagieren deshalb unterschiedlich auf Verschleiß und Stoßbelastung. Für kontinuierliche Finish-Schnitte kann eine andere Sorte sinnvoll sein als für stark unterbrochene Bearbeitungen.

Eine Sortenwahl allein nach Werkstückhärte greift zu kurz. Schnittunterbrechung, Aufmaß und Kantenpräparation müssen zusammen betrachtet werden.

Warum haben CBN-Schneiden häufig eine Fase?

Eine Fase stabilisiert die Schneidkante und verteilt die hohe Belastung beim Hartdrehen auf eine robustere Geometrie. Gleichzeitig können die Schnittkräfte steigen.

Fase

Breite und Winkel beeinflussen Kantenstabilität und Kraftniveau. Eine große Fase ist nicht automatisch besser.

Verrundung

Eine definierte Kantenverrundung kann lokale Spannungsspitzen reduzieren. Zu große Verrundungen erhöhen Reibung und Wärme.

Kombinierte Präparation

Je nach Anwendung werden Fase und Verrundung kombiniert. Die richtige Präparation folgt der tatsächlichen Belastung.

Was ist bei kontinuierlichem Schnitt wichtig?

Beim kontinuierlichen Schnitt stehen Verschleißverlauf, Wärme, Maßhaltigkeit und Oberflächengüte im Vordergrund. Die Schneide wird mechanisch gleichmäßiger belastet als bei Nuten oder Bohrungsunterbrechungen.

Das erlaubt häufig eine feinere Geometrie, sofern Aufmaß und Maschine stabil bleiben.

Was ändert sich bei unterbrochenem Schnitt?

Mit zunehmender Schnittunterbrechung steigt die Stoßbelastung auf die Schneidkante. CBN-Sorte und Kantenpräparation müssen entsprechend zäher beziehungsweise stabiler ausgelegt werden.

Bei stark unterbrochenen Konturen kann ein sehr verschleißfester, aber mechanisch empfindlicher Aufbau früher ausbrechen als eine robustere Alternative.

Welche CBN-Werkzeugformen gibt es?

CBN wird häufig als bestückte ISO-Wendeschneidplatte eingesetzt, kann aber auch in Sonderplatten und Sonderwerkzeugen verwendet werden.

CBN-bestückte ISO-Wendeschneidplatten

Sie nutzen vorhandene Haltersysteme und eignen sich besonders für Drehoperationen. Grundform, Radius, Fase und Bestückungsgröße werden an die Anwendung angepasst.

Sonderplatten

Sie sind sinnvoll, wenn eine normierte Grundform die Kontur oder Zugänglichkeit nicht abdeckt.

CBN-Sonderwerkzeuge

Bei mehreren Bearbeitungen oder komplexen Konturen kann ein kundenspezifisches Werkzeug wirtschaftlicher sein.

Wie beeinflusst der Schneidenradius die Oberfläche?

Der Schneidenradius beeinflusst theoretische Rauheit, radiale Kraft und Stabilität. Ein größerer Radius kann die Oberfläche verbessern, aber höhere Kräfte und damit Rattern oder Bauteilverformung fördern.

Bei dünnwandigen Bauteilen oder langen Auskragungen ist deshalb nicht automatisch der größte mögliche Radius die beste Wahl.

Was ist eine Wiper-Geometrie und wann kann sie helfen?

Eine Wiper-Geometrie erweitert den wirksamen Kontaktbereich der Schneide und kann bei passenden Bedingungen eine bessere Oberfläche bei höherem Vorschub ermöglichen. Sie muss jedoch zu Halter, Vorschubrichtung und Bauteilgeometrie passen.

Wenn die Maschine oder Werkstückspannung zu Vibration neigt, kann eine größere Kontaktzone auch höhere Kräfte verursachen. Deshalb sollte der Nutzen im realen Prozess geprüft werden.

Welche Schnittdaten sind bei CBN entscheidend?

Schnittgeschwindigkeit, Vorschub und Spantiefe beeinflussen Temperatur, Kräfte und Verschleißmechanismus. Der geeignete Bereich hängt von Werkstoffhärte, Sorte und Schnittunterbrechung ab.

Bei Optimierungen sollte möglichst nur ein dominanter Parameter verändert und das Ergebnis dokumentiert werden. Mehrere gleichzeitige Änderungen erschweren die Ursachenbewertung.

CBN trocken oder mit Kühlschmierstoff?

Es gibt keine allgemeingültige Kühlregel für alle CBN-Anwendungen. Entscheidend ist eine stabile thermische Situation.

Starke Temperaturwechsel können problematisch sein. Wenn Kühlschmierstoff eingesetzt wird, sollte er die Schneide konstant erreichen und nicht nur unregelmäßig benetzen. Bei anderen Prozessen kann Trockenbearbeitung sinnvoll sein.

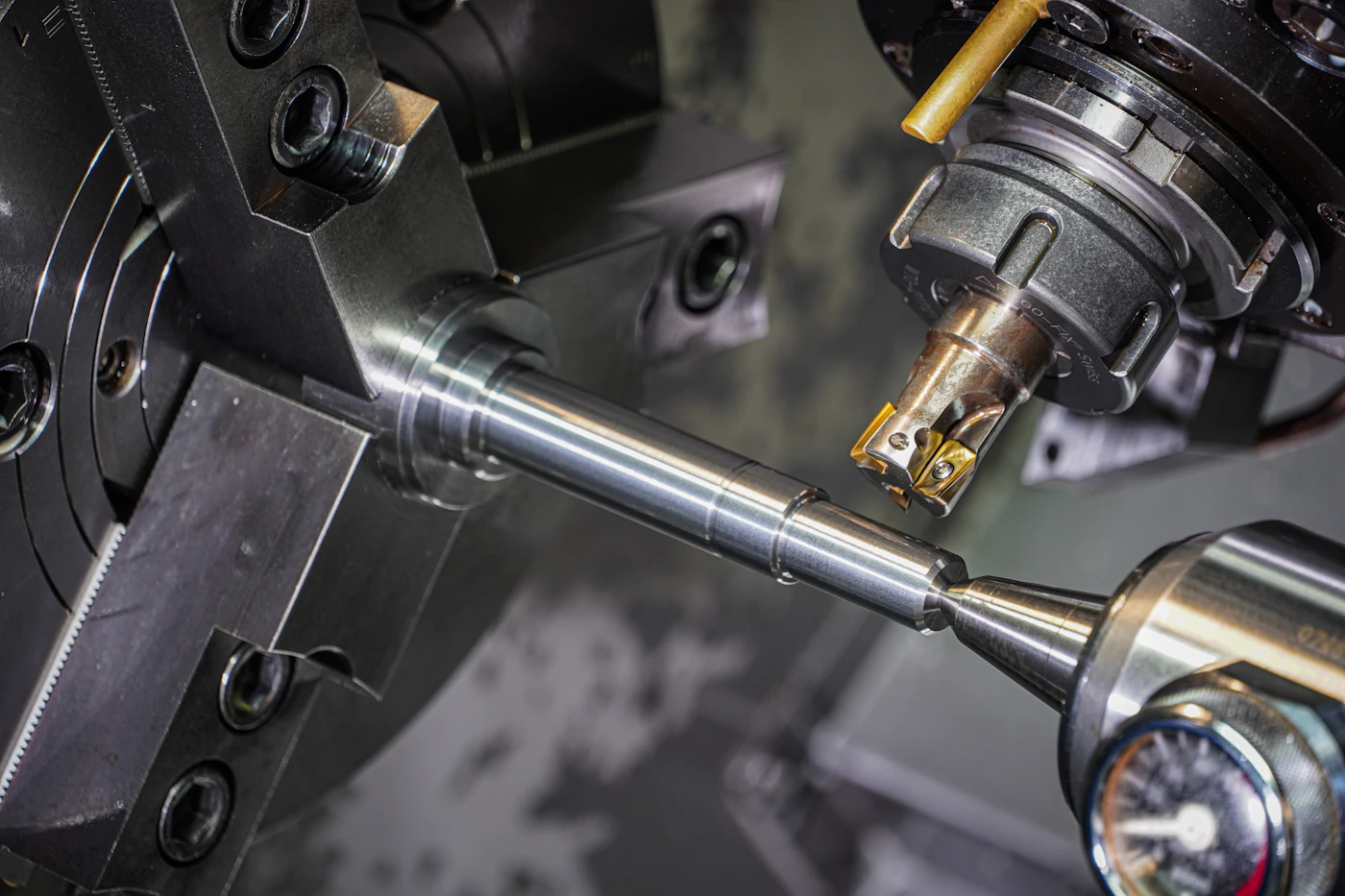

Welche Rolle spielt die Maschine beim Hartdrehen?

Steifigkeit, Spindelzustand, Rundlauf und Positioniergenauigkeit bestimmen, ob die mögliche CBN-Leistung am Bauteil ankommt. Ein hochwertiger Schneidstoff kann eine instabile Maschine nicht kompensieren.

Bei Oberflächenproblemen sollten Werkzeughalter, Auskragung, Lagerzustand und Spannung deshalb genauso geprüft werden wie die Schneide.

Wie wichtig ist der Werkzeughalter?

Der Halter bestimmt die wirksame Schneidenlage und beeinflusst Steifigkeit sowie Schwingungsverhalten. Falscher Sitz, beschädigte Auflagen oder ungeeignete Auskragung können Standzeit und Oberfläche deutlich verschlechtern.

Bei bestückten ISO-Platten sollte deshalb auch die Halterbezeichnung Teil einer technischen Anfrage sein.

Welche Verschleißbilder treten bei CBN auf?

Verschleißbild und Ausfallart zeigen, ob Abrasion, Wärme oder mechanische Überlastung dominieren.

Freiflächenverschleiß

Ein gleichmäßiger Verlauf ist häufig planbar und kann für einen definierten Wechselzeitpunkt genutzt werden.

Kerbverschleiß

Lokaler Verschleiß an der Schnitttiefenlinie kann durch Werkstoffrand, Zunder, Härtezonen oder Prozessbedingungen begünstigt werden.

Mikroausbrüche

Sie weisen oft auf zu hohe mechanische Belastung, Vibration oder ungeeignete Präparation hin.

Plötzlicher Bruch

Ein spontaner größerer Schaden sollte als Prozessereignis behandelt werden. Schnittunterbrechung, Aufmaß, Spannung und Maschine müssen geprüft werden.

Warum wird die CBN-Standzeit plötzlich kürzer?

Wenn ein zuvor stabiler Prozess plötzlich schlechter wird, sollte zuerst nach einer Veränderung gesucht werden. Werkstoffcharge, Härte, Aufmaß, Kühlschmierstoff, Halter, Rundlauf, Maschine, Spannung und Schneidencharge gehören auf die Prüfliste.

Die allgemeine Vorgehensweise ist unter Werkzeugprobleme analysieren beschrieben.

Wie beeinflusst die Werkstückhärte den Prozess?

Härte beeinflusst Kräfte, Wärme und Verschleiß, aber auch Härteschwankungen innerhalb eines Bauteils sind relevant. Eine nominell gleiche Werkstoffbezeichnung kann zwischen Chargen zu anderem Standzeitverhalten führen.

Wenn die Standzeit unerwartet schwankt, sollten Härtewerte aus dem stabilen und problematischen Zustand verglichen werden.

Warum ist gleichmäßiges Aufmaß wichtig?

Stark schwankendes Aufmaß erzeugt wechselnde Kräfte und Temperatur und kann die Schneide mechanisch überlasten. Ein gleichmäßiges Aufmaß erleichtert die Auslegung von CBN-Sorte und Geometrie.

Bei Schmiede-, Guss- oder verzogenen Härtebauteilen sollte die maximale reale Zustellung und nicht nur der Nennwert betrachtet werden.

Was tun bei schlechter Oberfläche trotz neuer CBN-Schneide?

Wenn eine neue Schneide sofort schlechte Oberfläche erzeugt, liegt die Ursache oft nicht im Verschleiß. Radius, Halterlage, Rundlauf, Vibration, Aufmaß und Kantenpräparation müssen geprüft werden.

Wenn die Oberfläche dagegen erst nach einer reproduzierbaren Stückzahl schlechter wird, ist Verschleiß wahrscheinlicher.

Wie wird Maßdrift bewertet?

Kontinuierliche Maßdrift passt eher zu Verschleiß oder Erwärmung, plötzliche Sprünge zu einem Ereignis im Prozess. Werkzeugkorrekturen können das Symptom ausgleichen, sollten aber nicht die Ursachenanalyse ersetzen.

Kann CBN nachgeschliffen werden?

Je nach Werkzeugaufbau und Bestückung kann eine Wiederaufbereitung technisch und wirtschaftlich sinnvoll sein. Fase, Radius und Maßbezug müssen nach dem Service wieder zur Anwendung passen.

Der Nachschleifservice prüft auch Fremdfabrikate und dokumentierte Sonderwerkzeuge.

Wann ist ein CBN-Sonderwerkzeug sinnvoll?

Ein Sonderwerkzeug lohnt sich, wenn Standardplatten Geometrie, Zugänglichkeit oder Bearbeitungsfolge nicht sinnvoll abbilden. Auch mehrere kombinierte Operationen oder besondere Konturen können eine Sonderlösung rechtfertigen.

Wie bewertet man die Wirtschaftlichkeit?

CBN sollte über Kosten pro Gutteil bewertet werden, nicht über den Schneidenpreis. Standzeit, Maschinenzeit, Werkzeugwechsel, mögliche eingesparte Schleifoperationen, Ausschuss und Wiederaufbereitung gehören in die Rechnung.

Für eine belastbare Entscheidung sollte der aktuelle Prozess als Baseline dokumentiert werden. Nur dann lässt sich der Nutzen einer CBN-Optimierung nachweisen.

Welche Daten brauchen wir für eine CBN-Anfrage?

Werkstoff, Härte, Schnittart und aktueller Prozess sind die wichtigsten Startdaten.

• Werkstoff und Härte
• Bearbeitung und Werkstückgeometrie
• kontinuierlicher oder unterbrochener Schnitt
• Maschine und Halter
• ISO-Code oder Werkzeugbezeichnung
• CBN-Sorte, soweit bekannt
• Schnittgeschwindigkeit, Vorschub und Spantiefe
• Aufmaß und Aufmaßschwankung
• Kühlstrategie
• aktuelle Standzeit
• Verschleißbild
• Oberflächen- und Toleranzanforderung

Wie wichtig ist die Spanbildung beim Hartdrehen?

Auch beim Hartdrehen muss der Span sicher aus dem Arbeitsbereich abgeführt werden. Kurze, heiße Späne können Halter, Werkstück oder Maschinenraum belasten. Eine ungeeignete Spanrichtung kann Oberflächen beschädigen oder die Automation stören.

Spanform, Farbe und Verlauf liefern außerdem Hinweise auf den Prozess. Änderungen im Spanbild können ein frühes Signal für verändertes Aufmaß, Verschleiß oder Schnittbedingungen sein.

Wie lässt sich ein CBN-Prozess überwachen?

Standzeit sollte nicht nur als Zahl am Ende einer Schneide erfasst werden. Sinnvoll sind Zwischenwerte für Maßkorrektur, Oberfläche, Verschleißbild und Ausfallart. So lässt sich erkennen, ob ein Werkzeug kontrolliert verschleißt oder sporadisch ausbricht.

Bei Serienfertigung hilft eine einfache Dokumentation je Schneidencharge: Startzeit, Werkstoffcharge, Teilezahl, Korrekturen, Grund des Werkzeugwechsels und Foto der ausgebauten Schneide.

Welche Auswahlfragen entscheiden zwischen zwei CBN-Lösungen?

Wenn mehrere CBN-Sorten oder Geometrien infrage kommen, sollten Schnittunterbrechung, Aufmaßschwankung und gewünschte Oberfläche zuerst gewichtet werden. Danach lassen sich Standzeit und Kosten pro Gutteil in einem kontrollierten Vergleich bewerten.

Wann sollte ein stabiler CBN-Prozess bewusst nicht verändert werden?

Wenn Standzeit, Oberfläche, Maßhaltigkeit und Kosten pro Gutteil stabil im Ziel liegen, braucht eine Änderung einen klaren wirtschaftlichen Grund. Ein höherer Schnittwert ist kein Vorteil, wenn dadurch Werkzeugwechsel, Ausschuss oder Prozessrisiko steigen. Optimierungen sollten deshalb immer gegen eine dokumentierte Baseline und ein konkretes Ziel bewertet werden.

CBN-Anwendung oder Standzeitproblem prüfen lassen

Wenn Sorte oder Geometrie noch nicht feststehen, genügt die Beschreibung von Werkstoff, Härte, Schnittart und Ziel. Bei einem bestehenden Problem helfen Fotos der Schneide, Bauteiloberfläche und Angaben zur letzten stabilen Standzeit.
