PKD- und CBN-bestückte ISO-Wendeschneidplatten

PKD- und CBN-bestückte ISO-Wendeschneidplatten verbinden standardisierte Plattenformen mit Hochleistungsschneidstoffen. Sie sind besonders interessant, wenn vorhandene Haltersysteme genutzt werden sollen, ein schneller Schneidenwechsel wichtig ist und trotzdem eine anwendungsspezifische Bestückung, Kantenpräparation oder Spanleitstufe benötigt wird. Die ISO-Bezeichnung beschreibt die Grundgeometrie – sie sagt aber noch nicht, welcher Schneidstoff und welche Schneidkante für die konkrete Bearbeitung sinnvoll sind.

Diese Seite ist die zentrale Übersicht zu PKD- und CBN-bestückten ISO-Wendeschneidplatten. Sie erklärt Bezeichnungen, Formen, Schneidstoffauswahl, Bestückungsarten, Radius, Spanleitstufen, Nachschleifen und die Abgrenzung zu Sonderplatten und Sonderwerkzeugen.

Was ist eine ISO-Wendeschneidplatte?

Eine ISO-Wendeschneidplatte folgt einer standardisierten Grundform und lässt sich in passende genormte oder herstellerspezifisch kompatible Haltersysteme einsetzen. Form, Freiwinkel, Toleranzklasse, Befestigungsmerkmale und Abmessungen werden über eine definierte Bezeichnung beschrieben.

Bei einer PKD- oder CBN-bestückten Platte wird an einer oder mehreren aktiven Schneidenecken ein Hochleistungsschneidstoffsegment eingesetzt. Der Grundkörper kann dadurch standardisiert bleiben, während die Schneide auf die Anwendung abgestimmt wird.

Warum sind bestückte ISO-Platten interessant?

Sie kombinieren die Flexibilität eines standardisierten Halters mit den Eigenschaften von PKD oder CBN. Das macht sie für viele Dreh- und Feinbearbeitungsprozesse wirtschaftlich.

Vorteile können sein:

• vorhandene Halter weiterverwenden
• schneller Plattenwechsel
• definierte Grundgeometrie
• PKD oder CBN gezielt an der aktiven Schneide einsetzen
• unterschiedliche Radien und Präparationen testen
• Nachschleif- und Reservebestand organisieren

Wie liest man eine ISO-Bezeichnung?

Die Zeichen einer ISO-Bezeichnung beschreiben nacheinander geometrische und maßliche Merkmale der Wendeschneidplatte. Für die praktische Auswahl ist wichtig, die vollständige Bezeichnung zu übernehmen und nicht nur die ersten Buchstaben.

Bezeichnungen wie CCGT, DCGT, VCGT oder VBGT beschreiben beispielsweise unterschiedliche Grundformen und Freiwinkel. Die anschließenden Zahlen kennzeichnen Größenmerkmale wie Kantenlänge, Dicke und Radius. Je nach System können zusätzliche Herstellerangaben für Schneidstoff und Geometrie folgen.

Bei einer Anfrage sollte deshalb möglichst der komplette Code der vorhandenen Platte angegeben werden.

Welche Plattenformen sind bei PKD und CBN üblich?

Die Form wird vor allem nach Zugänglichkeit, Stabilität und gewünschtem Spitzenwinkel ausgewählt. Eine spitzere Platte erreicht enge Konturen, besitzt an der Ecke aber weniger Material und kann mechanisch empfindlicher sein.

Rhombische und diamantförmige Platten

Sie werden häufig für Konturen und Längsdrehen eingesetzt. Unterschiedliche Spitzenwinkel ermöglichen mehr Stabilität oder bessere Zugänglichkeit.

Dreieckige Platten

Sie bieten mehrere nutzbare Ecken und eine robuste Grundform, sofern Bauteilgeometrie und Halter dazu passen.

Quadratische und andere robuste Formen

Größere Eckenwinkel bieten mechanische Stabilität, sind aber bei engen Konturen weniger flexibel.

Die beste Grundform ist deshalb immer ein Kompromiss aus Zugänglichkeit und Schneidenstabilität.

Positive oder negative Platte: Was ist der Unterschied?

Positive Platten besitzen einen Freiwinkel an der Grundplatte, während negative Platten konstruktiv anders im Halter angestellt werden. Das beeinflusst Stabilität, mögliche Schneidenzahl und Schnittkräfte.

Bei sehr scharfen PKD-Anwendungen werden häufig positive Geometrien genutzt, weil geringe Kräfte und ein freier Schnitt wichtig sind. Für CBN-Hartbearbeitung kann eine robustere Grundgeometrie relevant sein. Die Entscheidung hängt vom Halter und der gesamten wirksamen Schneidengeometrie ab.

Wann wird eine ISO-Platte mit PKD bestückt?

PKD-bestückte ISO-Platten eignen sich besonders für Aluminium, viele NE-Metalle, Graphit, CFK/GFK und abrasive Kunststoffe. Die Standardform ist dann sinnvoll, wenn die Bearbeitung keine spezielle Werkzeugkontur benötigt.

Bei Aluminium stehen häufig Oberfläche, Aufbauschneiden und Spanbildung im Mittelpunkt. Mehr zur Schneidstoffauswahl unter PKD-Werkzeuge.

Wann wird eine ISO-Platte mit CBN bestückt?

CBN-bestückte ISO-Platten werden vor allem bei gehärteten Stählen, Guss und Sinterwerkstoffen eingesetzt. Fase, Kantenpräparation, Werkstückhärte und Schnittunterbrechung sind zentrale Auswahlkriterien.

Mehr zur Hartbearbeitung unter CBN-Werkzeuge.

Was bedeutet eine einseitige oder mehrfache Bestückung?

Hochleistungsschneidstoff wird häufig nur dort eingesetzt, wo er tatsächlich schneidet. Eine einzelne PKD- oder CBN-Ecke kann deshalb wirtschaftlicher sein als eine vollständige Bestückung.

Mehrere bestückte Ecken können sinnvoll sein, wenn die Plattenform und der Halter ein sicheres Wenden ermöglichen. Entscheidend sind Bestückungsgröße, Schneidentiefe und die Frage, ob jede Ecke später tatsächlich nutzbar bleibt.

Wie groß muss die PKD- oder CBN-Bestückung sein?

Die Bestückungsgröße muss Schneidenradius, Spantiefe und mögliche Nachschleifzyklen abdecken. Zu kleine Segmente begrenzen den Einsatzbereich und die Servicefähigkeit.

Bei größeren Spantiefen oder mehreren geplanten Nachschliffen kann mehr Schneidstoffreserve wirtschaftlich sein. Eine unnötig große Bestückung erhöht dagegen die Werkzeugkosten ohne direkten Nutzen.

Welche Rolle spielt der Schneidenradius?

Der Schneidenradius beeinflusst Oberflächengüte, Kräfte und Kantenstabilität. Ein größerer Radius kann die theoretische Rauheit verbessern, erhöht aber häufig die radiale Kraft.

Bei dünnwandigen Bauteilen kann ein zu großer Radius Verformung oder Rattern fördern. Ein kleiner Radius ist zugänglicher und erzeugt geringere radiale Kräfte, kann aber bei gleichem Vorschub eine andere Oberfläche erzeugen.

Welche Kantenpräparation braucht eine CBN-Platte?

CBN-Schneiden werden häufig mit Fase, Verrundung oder einer Kombination aus beiden präpariert. Die Präparation stabilisiert die Kante, erhöht aber je nach Ausführung die Schnittkräfte.

Kontinuierlicher Finish-Schnitt und stark unterbrochene Bearbeitung benötigen deshalb nicht dieselbe Geometrie. Werkstückhärte, Aufmaß und Schnittunterbrechung müssen bekannt sein.

Warum brauchen PKD-Platten häufig eine Spanleitstufe?

Eine sehr scharfe PKD-Schneide erzeugt bei langspanenden Aluminium- und Kupferlegierungen nicht automatisch kurze Späne. Eine anwendungsspezifische Spanleitstufe kann Spanrichtung und Spanbruch beeinflussen.

Die Geometrie muss zu Vorschub und Spantiefe passen. Details stehen unter Laserbearbeitung und Spanleitstufen.

Kann eine ISO-Platte nachträglich mit einer Spanleitstufe versehen werden?

Bei ausreichender PKD- oder CBN-Bestückungsfläche kann eine nachträgliche Laserbearbeitung möglich sein. Das ist interessant, wenn die Platte grundsätzlich richtig gewählt ist und nur der Spanfluss Probleme macht.

Bei stark verschlissenen Schneiden sollte zuerst die Nachschleifbarkeit geprüft werden.

Wie unterscheiden sich Standard-Spanbrecher und individuelle Spanleitstufen?

Standardgeometrien decken einen definierten allgemeinen Arbeitsbereich ab, individuelle Geometrien werden auf konkrete Prozessdaten ausgelegt. Bei speziellen Vorschüben, Spantiefen oder Automationsanforderungen kann eine individuelle Stufe Vorteile bieten.

Ein maßgeschneiderter Spanbrecher ist aber nicht automatisch besser, wenn der Prozess stark schwankt oder die Grundplatte falsch gewählt ist.

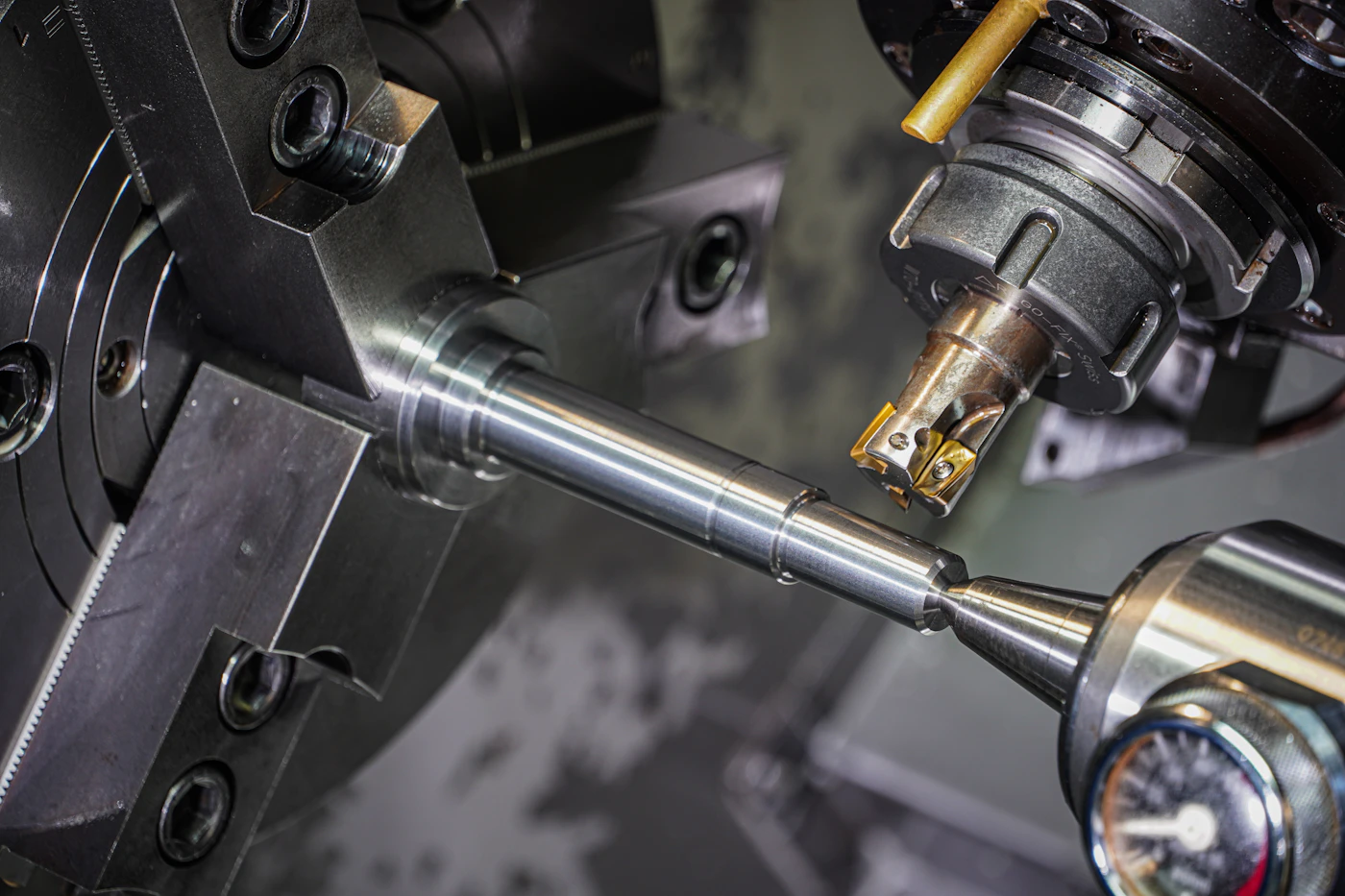

Welche ISO-Platte passt zu einer vorhandenen Halterung?

Der Halter bestimmt Form, Plattengröße, Befestigung und wirksame Schneidenlage. Deshalb sollte bei einer Ersatz- oder Optimierungsanfrage auch die Halterbezeichnung angegeben werden.

Eine Platte mit ähnlicher Form ist nicht automatisch kompatibel. Freiwinkel, Plattendicke, Klemmsystem und Sitz müssen exakt passen.

Wann reicht eine ISO-Grundform nicht mehr aus?

Wenn Kontur, Zugänglichkeit oder Bearbeitungsfolge von einer Standardplatte nicht sinnvoll abgedeckt werden, ist eine Sonderplatte oder ein Sonderwerkzeug besser.

Typische Gründe sind:

• sehr enge Sonderkontur
• mehrere Schneidenlagen
• kombinierte Bearbeitungsschritte
• besondere Kühlmittelzufuhr
• abweichende Schneidenposition
• ungewöhnliche Bestückungsgröße

ISO-Platte oder Sonderplatte: Was ist wirtschaftlicher?

ISO ist meist günstiger und flexibler, solange die Standardform den Prozess ohne wesentliche Kompromisse erfüllt. Eine Sonderplatte lohnt sich, wenn sie Taktzeit, Qualität oder Standzeit messbar verbessert.

Bei kleinen Stückzahlen und häufig wechselnden Bauteilen spricht viel für Standard. Bei stabilen Serien kann eine Sondergeometrie wirtschaftlicher werden.

Wie oft kann eine PKD- oder CBN-ISO-Platte nachgeschliffen werden?

Die mögliche Zahl der Nachschliffe hängt von Bestückungsreserve, Verschleiß und Maßänderung ab. Eine pauschale Zahl ist nicht sinnvoll.

Jeder Servicezyklus verändert die Schneidenlage etwas. Bei kritischen Bauteilmaßen muss bekannt sein, wie diese Änderung in Maschine oder Halter kompensiert wird.

Was passiert nach dem Nachschliff mit dem Radius?

Der Sollradius muss nach der Wiederaufbereitung gezielt wiederhergestellt werden. Bei konturrelevanten Platten ist er ein funktionsbestimmendes Merkmal.

Bei größeren Ausbrüchen kann der erforderliche Materialabtrag dazu führen, dass die ursprüngliche Geometrie nicht mehr wirtschaftlich herstellbar ist.

Wie organisiert man ISO-Platten im Werkzeugkreislauf?

Bei Serienfertigung lohnt sich eine eindeutige Kennzeichnung und Dokumentation von neuen, gebrauchten und nachgeschliffenen Platten.

Ein sinnvoller Bestand enthält:

• aktive Platten
• Reservebestand
• Platten im Nachschleifservice
• dokumentierte Servicehistorie

So lässt sich vermeiden, dass unterschiedliche Geometriezustände unkontrolliert vermischt werden.

Welche Probleme treten bei bestückten ISO-Platten häufig auf?

Typische Probleme sind zu kurze Standzeit, Ausbrüche, lange Späne, schlechte Oberfläche und falsche Schneidengeometrie. Die Ursache liegt nicht immer in der Platte selbst.

Halter, Rundlauf, Werkzeugposition, Werkstoff und Schnittdaten müssen gemeinsam geprüft werden. Die zentrale Diagnose finden Sie unter Werkzeugprobleme.

Wie wählt man zwischen PKD, CBN und CVD?

Der Werkstoff ist der erste Filter. PKD ist für viele NE-Metalle und abrasive nichtmetallische Werkstoffe geeignet, CBN für harte Eisenwerkstoffe. CVD-Diamant kann bei sehr abrasiven Nicht-Eisen-Anwendungen eine Alternative sein, wird aber nicht in jeder ISO-Konstruktion gleichermaßen eingesetzt.

Welche Angaben brauchen wir für eine ISO-Anfrage?

Der vollständige ISO-Code und der Werkstoff sind die wichtigsten Startdaten.

• vollständige Plattenbezeichnung
• Halterbezeichnung
• Werkstückmaterial und Härte
• Bearbeitung
• gewünschter oder vorhandener Schneidstoff
• Schneidenradius
• Fase beziehungsweise Kantenpräparation bei CBN
• Vorschub, Spantiefe und Schnittgeschwindigkeit
• aktuelle Standzeit
• Spanproblem oder Oberflächenziel
• Stückzahl

Warum ist die wirksame Geometrie im Halter wichtiger als die Platte allein?

Die reale Schneidengeometrie entsteht aus Platte und Halter gemeinsam. Anstellwinkel, Freiwinkel, Neigung und Schneidenhöhe verändern, wie die Schneide tatsächlich in das Werkstück eingreift.

Eine identische Wendeschneidplatte kann in zwei unterschiedlichen Haltern andere Kräfte und eine andere Spanrichtung erzeugen. Deshalb sollte bei Problemen immer die Halterbezeichnung zusammen mit der Plattenbezeichnung dokumentiert werden.

Welche Rolle spielt die Toleranzklasse der Platte?

Die Toleranzklasse beeinflusst die zulässige geometrische Abweichung des Plattenkörpers und damit die Wiederholgenauigkeit beim Wechsel. Bei hochpräzisen PKD- oder CBN-Anwendungen kann dies für Schneidenlage und Maßhaltigkeit relevant sein.

Die Toleranzklasse ersetzt allerdings keine Kontrolle der bestückten Schneide. Bestückung, Radius und Kantenpräparation müssen zusätzlich zur Grundplatte passen.

Wie prüft man eine neue ISO-Plattenvariante sinnvoll?

Verglichen werden sollten identische Bearbeitungsbedingungen und eine klar definierte Qualitätsgrenze. Erfasst werden Standzeit, Maßkorrektur, Oberfläche, Spanform und Ausfallart.

Nur die Teilezahl bis zum Bruch ist keine ausreichende Kennzahl. Eine Platte, die länger läuft, aber früher Ausschuss erzeugt, ist wirtschaftlich nicht automatisch besser.

Wie lässt sich der Bestand verschiedener Plattenvarianten begrenzen?

Zu viele fast identische Sondervarianten erhöhen Lager- und Verwechslungsrisiko. Wo möglich, sollten Anwendungen auf wenige klar dokumentierte Grundformen, Radien und Schneidstoffvarianten standardisiert werden.

Eine Sondergeometrie sollte nur dann dauerhaft eingeführt werden, wenn ihr Vorteil gegenüber der Standardvariante im Prozess nachgewiesen ist.

Welche Angaben sollten auf einer internen Werkzeugkarte stehen?

Für wiederkehrende Serien sollten Platten- und Halterbezeichnung, Schneidstoff, Radius, Kantenpräparation, Spanleitstufe und zulässige Servicezyklen eindeutig dokumentiert sein. Das reduziert Verwechslungen und erleichtert Nachbestellung sowie Nachschleifservice.

Warum muss auch der Plattensitz sauber und unbeschädigt sein?

Schon kleine Partikel oder Beschädigungen unter einer Wendeschneidplatte können die Schneidenlage verändern. Bei hochpräzisen PKD- und CBN-Anwendungen kann das zu Maßabweichungen, schlechterem Rundlauf oder ungleicher Belastung führen.

Beim Plattenwechsel sollten Auflagefläche, Klemmung und Schraube deshalb genauso kontrolliert werden wie die Schneide selbst. Eine neue Präzisionsplatte auf einem beschädigten Sitz löst das Problem nicht.

Welche Rolle spielt die Wiederholgenauigkeit beim Plattenwechsel?

Ein Vorteil von ISO-Systemen ist der schnelle Wechsel, aber die neue Schneide muss reproduzierbar in dieselbe Position kommen. Plattentoleranz, Haltersitz, Klemmung und Bestückungsqualität bestimmen gemeinsam, wie groß die notwendige Maschinenkorrektur nach dem Wechsel ausfällt.

Bei Serien sollte dokumentiert werden, welche Korrekturwerte nach einem neuen, gewendetem oder nachgeschliffenen Einsatz typisch sind.

Warum reicht der ISO-Code für eine Nachbestellung nicht immer aus?

Der ISO-Code beschreibt die Grundplatte, aber nicht automatisch PKD- oder CBN-Sorte, Bestückungsgröße, Fase, Radiusausführung oder individuelle Spanleitstufe. Für reproduzierbare Nachbestellungen sollten diese Zusatzmerkmale in einer internen Werkzeugnummer oder Spezifikation festgehalten werden.

Was tun, wenn die herstellerspezifische Geometriebezeichnung fehlt?

Dann sollten Grundplatte, Halter und reale Schneide gemeinsam dokumentiert werden. Ein Foto der Spanfläche, der Bestückung und des Etiketts kann zusätzlich zum ISO-Code helfen. Bei PKD und CBN sind Schneidstoffsorte, Bestückungsgröße, Radius, Fase und mögliche Spanleitstufe oft entscheidender als ein fehlender Marketingname des ursprünglichen Herstellers.

PKD- oder CBN-bestückte ISO-Platte prüfen lassen

Wenn nur die vorhandene Plattenbezeichnung bekannt ist, reicht das für den Start. Aus Werkstoff, Bearbeitung und Ziel lässt sich ableiten, welche Schneidstoff- und Geometrievarianten sinnvoll geprüft werden sollten.
