Was ist eine Spanleitstufe bei PKD-Werkzeugen?

Kurzantwort: Eine Spanleitstufe ist eine gezielt geformte Geometrie auf der Spanfläche einer PKD-Schneide. Sie beeinflusst, wie der entstehende Span geführt, gekrümmt und – wenn die Bedingungen passen – gebrochen wird. Besonders bei langspanenden Werkstoffen wie vielen Aluminiumlegierungen kann eine anwendungsspezifische Spanleitstufe die Prozesssicherheit deutlich verbessern. Sie funktioniert jedoch nur zuverlässig, wenn Geometrie, Vorschub, Spantiefe und Werkstoff zusammenpassen.

PKD-Schneiden werden häufig sehr scharf ausgeführt. Das ist für geringe Schnittkräfte und gute Oberflächen vorteilhaft, kann aber bei zähen, langspanenden Werkstoffen zu langen Fließspänen führen. Genau hier setzt die Spanleitstufe an. Grundlagen zur Bearbeitung der Schneide finden Sie unter Laserbearbeitung von PKD und CBN; die Schneidstoffseite PKD-Werkzeuge erklärt, für welche Werkstoffe PKD typischerweise eingesetzt wird.

Was macht eine Spanleitstufe bei einer PKD-Schneide?

Sie verändert den Weg des Spans unmittelbar nach seiner Entstehung. Statt frei über eine glatte Spanfläche zu laufen, trifft der Span auf eine definierte Kontur. Dadurch kann er stärker gekrümmt, in eine gewünschte Richtung gelenkt und bei ausreichender Verformung gebrochen werden.

Span führen

Nicht jeder Prozess braucht zwingend einen sehr kurzen Span. Manchmal ist bereits entscheidend, dass der Span nicht über die fertige Werkstückoberfläche läuft oder sich nicht um Spannmittel und Werkzeug wickelt. Die Spanleitstufe kann deshalb auch der Richtungssteuerung dienen.

Span krümmen

Je stärker ein Span gezielt gekrümmt wird, desto größer wird seine Biegebeanspruchung. Ob er tatsächlich bricht, hängt zusätzlich von Spanquerschnitt, Werkstoffzähigkeit und Prozessparametern ab.

Schnittkräfte beeinflussen

Eine positive, passend ausgelegte Geometrie kann die Spanbildung erleichtern und Schnittkräfte reduzieren. Das kann bei dünnwandigen Bauteilen ein wichtiger Vorteil sein. Gleichzeitig darf die Schneidkante nicht so geschwächt werden, dass sie bei wechselnder Belastung ausbricht.

Warum brauchen gerade PKD-Werkzeuge häufig eine Spanleitstufe?

PKD wird unter anderem wegen seiner hohen Verschleißfestigkeit und der Möglichkeit sehr scharfer Schneiden eingesetzt. Bei Aluminium und anderen duktilen NE-Werkstoffen kann diese Schärfe zu einem sehr gleichmäßigen, aber langen Span führen. Die Schneide selbst kann hervorragend funktionieren, während der Span zum eigentlichen Prozessproblem wird.

Ein typischer Fall ist automatisierte Serienfertigung: Das Werkzeug erreicht gute Standzeiten, aber lange Späne wickeln sich um Bauteil, Halter oder Greifer. Dann ist nicht der Schneidstoff das Hauptproblem, sondern die Spanbeherrschung.

Ist eine Spanleitstufe dasselbe wie ein Spanbrecher?

Im praktischen Sprachgebrauch werden die Begriffe häufig ähnlich verwendet. Entscheidend ist weniger der Name als die Funktion: Die Geometrie soll den Spanfluss so beeinflussen, dass der Prozess stabiler wird. Das kann gezielter Spanbruch, eine definierte Spanrichtung oder geringerer Schnittdruck sein.

Bei PKD ist die Besonderheit, dass die Geometrie häufig nachträglich oder anwendungsspezifisch in die Schneidstofffläche gelasert wird. Dadurch sind Formen möglich, die nicht auf eine einfache geschliffene Nut beschränkt sind.

Wie wird eine Spanleitstufe in PKD hergestellt?

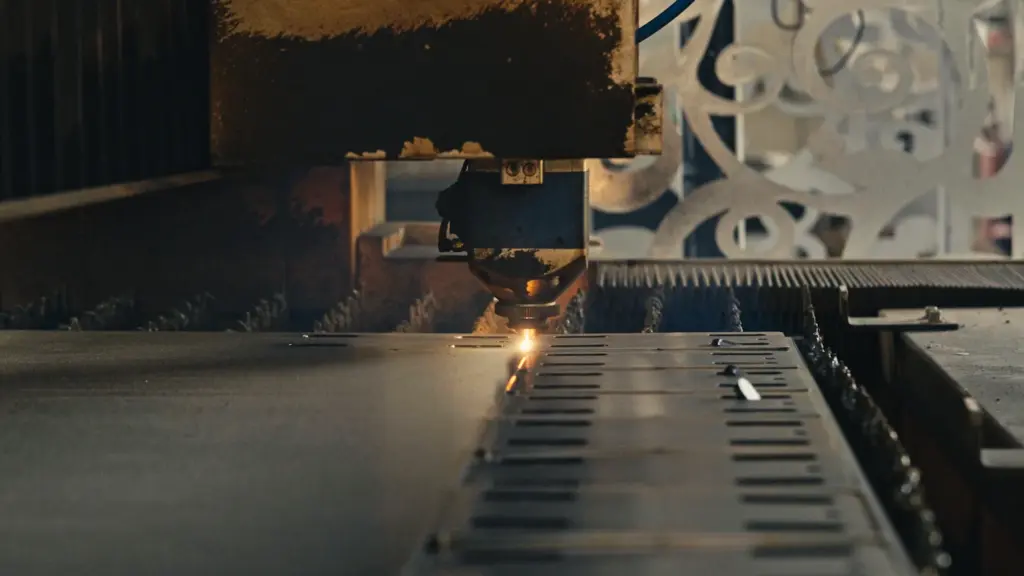

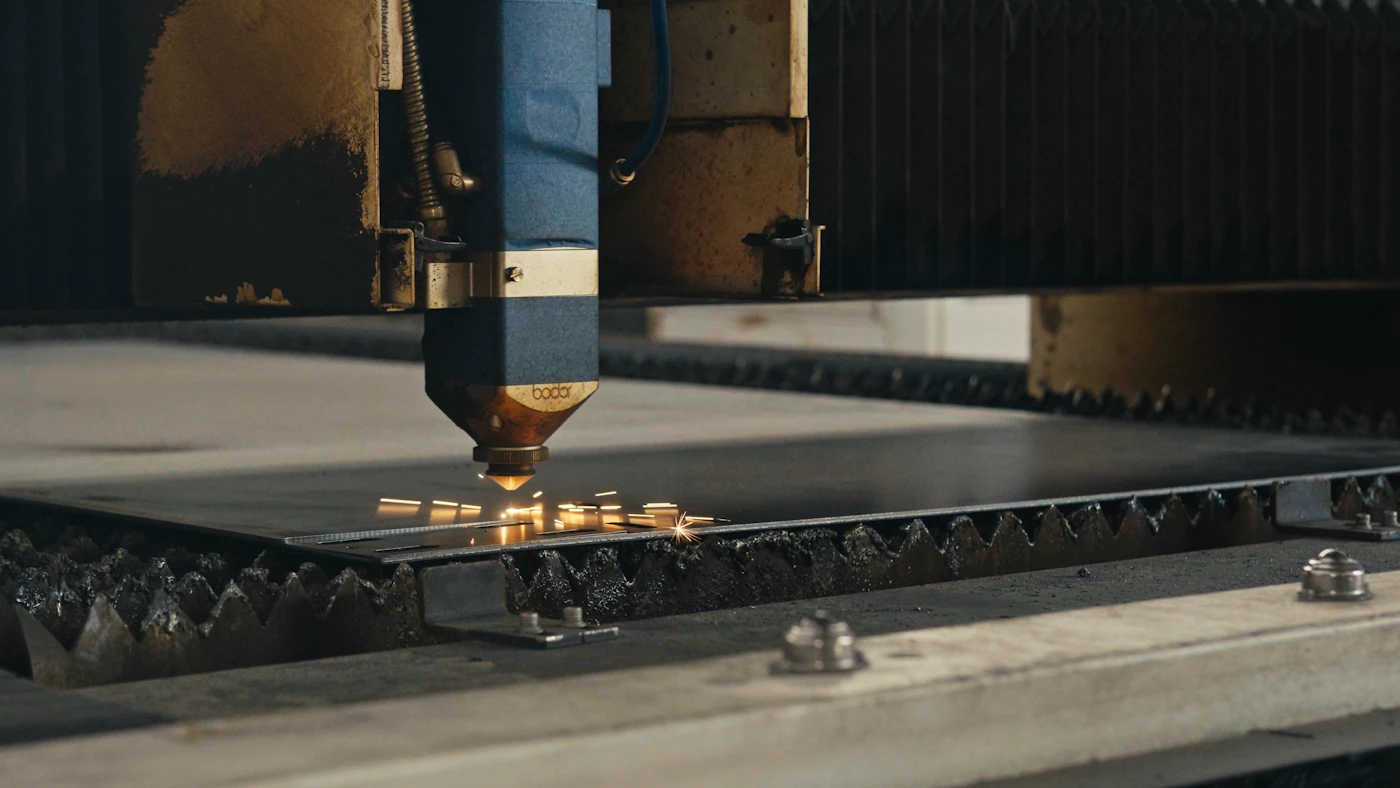

Für komplexe PKD-Spanleitstufen wird häufig Laserbearbeitung eingesetzt. Der Laser trägt Material lokal ab und erzeugt die gewünschte dreidimensionale Geometrie. Die Form kann digital definiert und reproduzierbar auf mehrere Schneiden übertragen werden.

Warum Laserbearbeitung?

PKD ist sehr hart. Mechanische Bearbeitung feiner dreidimensionaler Konturen ist deshalb anspruchsvoll. Mit dem Laser lassen sich kleine Radien, Übergänge und Stufen gezielt erzeugen. Für andere Bereiche der Werkzeugherstellung können Schleifen oder Erodieren weiterhin sinnvoll sein.

Kann eine Spanleitstufe nachträglich gelasert werden?

Bei geeigneten PKD-bestückten Schneiden ist das möglich. Vorher muss geprüft werden, ob genügend Schneidstofffläche vorhanden ist und ob Bestückung, Schneidenlage und gewünschte Stufe zusammenpassen. Eine bereits stark verschlissene Schneide sollte gegebenenfalls zuerst nachgeschliffen oder repariert werden.

Welche Probleme kann eine PKD-Spanleitstufe lösen?

Sie ist besonders interessant, wenn die Schneide grundsätzlich korrekt arbeitet, aber Spanform oder Spanrichtung den Prozess begrenzen. Typische Probleme sind lange Späne, Spanknäuel, beschädigte Oberflächen und hohe Schnittkräfte.

Lange Aluminiumspäne

Bei langspanenden Aluminiumlegierungen können kilometerartig wirkende Späne entstehen, die sich im Arbeitsraum sammeln. Eine geeignete Stufe kann den Span stärker krümmen und den Bruch fördern.

Spanknäuel

Ein langer Span kann sich um Werkstück, Werkzeug oder Futter wickeln. In automatisierten Anlagen führt das zu ungeplanten Stopps. Ein stabiler Spanbruch ist hier oft wichtiger als eine theoretisch maximale Standzeit.

Kratzer auf der fertigen Oberfläche

Wenn der Span über eine bereits bearbeitete Fläche läuft, können Riefen oder Kratzer entstehen. Die Spanrichtung wird deshalb Teil der Qualitätsplanung.

Zu hohe Schnittkräfte

Bei dünnwandigen Bauteilen können Schnittkräfte Verformungen verursachen. Eine auf den Prozess abgestimmte positive Geometrie kann den Schnittdruck reduzieren. Das ist aber immer eine Balance mit der Stabilität der Schneide.

Warum funktioniert eine Spanleitstufe nicht bei jedem Vorschub?

Weil der Spanquerschnitt die Wirkung der Geometrie bestimmt. Ein sehr dünner Span kann eine Stufe anders überlaufen als ein dicker Span. Auch die Spantiefe beeinflusst, welcher Bereich der Geometrie tatsächlich belastet wird.

Eine Stufe sollte deshalb für den realen Arbeitsbereich ausgelegt werden. Wenn ein Prozess stark zwischen Schruppen und Schlichten wechselt, kann eine einzige Geometrie nicht zwangsläufig in jedem Zustand den gleichen Spanbruch erzeugen.

Welche Rolle spielt der Werkstoff?

Die Verformbarkeit des Werkstoffs beeinflusst, wie leicht der Span bricht. Zähe Aluminiumlegierungen können lange Späne bilden, während sprödere Materialien deutlich leichter brechen. Auch Wärmebehandlungszustand und Legierungszusammensetzung können das Verhalten verändern.

Deshalb reicht die Angabe „Aluminium“ für eine saubere Auslegung nicht immer aus. Wenn möglich, sollte die konkrete Legierung beziehungsweise Werkstoffbezeichnung genannt werden.

Welche Daten braucht man für die Auslegung einer Spanleitstufe?

Am wertvollsten sind Daten aus dem realen Prozess. Neben Werkstoff und Werkzeugbezeichnung helfen Schnittwerte und ein Foto des aktuellen Spans.

• Werkstückmaterial und Legierung
• Bearbeitung: Drehen, Fräsen, Bohren oder andere Operation
• PKD-Werkzeug oder ISO-Bezeichnung
• Vorschub
• Spantiefe
• Schnittgeschwindigkeit
• Schneidenradius und aktuelle Geometrie
• Foto typischer Späne
• Beschreibung des Problems: lang, gewickelt, Oberfläche beschädigt, falsche Richtung
• gewünschter Arbeitsbereich

Kann eine Spanleitstufe die Standzeit verlängern?

Sie kann die Prozessstabilität verbessern und dadurch indirekt die nutzbare Standzeit erhöhen, etwa wenn Spanverklemmen oder zusätzliche Schneidenbelastungen vermieden werden. Eine Spanleitstufe ist aber keine pauschale Standzeitmaßnahme. Eine zu aggressive Geometrie kann die Schneide sogar mechanisch schwächen.

Wenn das eigentliche Problem normaler Abrasionsverschleiß ist, muss eher Schneidstoff, Geometrie oder Schnittgeschwindigkeit geprüft werden. Bei einem reinen Spanproblem ist dagegen die Spanleitstufe ein naheliegender Ansatz.

Wann ist eine neue PKD-Schneide statt einer nachträglichen Stufe sinnvoll?

Wenn die vorhandene Bestückung zu klein ist, die Schneidenlage grundsätzlich nicht passt oder gleichzeitig andere Geometrieparameter verändert werden müssen, kann eine neue Schneide oder ein neues Werkzeugkonzept sinnvoller sein. Auch bei stark beschädigtem PKD sollte zuerst die Wiederaufbereitung bewertet werden.

Wie prüft man, ob die Spanleitstufe funktioniert?

Entscheidend ist der Prozess, nicht das Aussehen der Stufe. Prüfen Sie Spanlänge, Spanrichtung, Oberflächenqualität, Maschinenraum und Prozessunterbrechungen über den gesamten relevanten Arbeitsbereich. Dokumentieren Sie dabei Vorschub und Spantiefe.

Ein guter Test verändert möglichst nur einen Parameter nach dem anderen. So lässt sich erkennen, ob die Geometrie tatsächlich die gewünschte Wirkung hat.

Welche Alternativen gibt es zur Spanleitstufe?

Je nach Problem können auch Vorschub, Spantiefe, Schnittgeschwindigkeit, Schneidenradius, Kühlung oder Werkzeuganstellung den Span beeinflussen. Eine Spanleitstufe ist besonders dann interessant, wenn die Prozessparameter aus Qualitäts- oder Taktzeitgründen nicht beliebig verändert werden können.

Wann sollte man eine technische Prüfung anfragen?

Wenn Späne die Automation stören, Oberflächen beschädigen oder nur in einem kleinen Prozessfenster zuverlässig brechen, lohnt eine konkrete Bewertung. Ein Foto der Späne und die wichtigsten Schnittdaten reichen für den ersten Schritt.

Sie haben lange Späne oder Spanknäuel trotz funktionierender PKD-Schneide? Senden Sie Werkstoff, Werkzeugbezeichnung, Schnittdaten und ein Spanbild. Dann lässt sich prüfen, ob eine gelaserte Spanleitstufe, eine Geometrieänderung oder eine andere Prozessanpassung sinnvoll ist.

Woraus besteht eine funktionierende Spanleitstufe geometrisch?

Sie besteht nicht nur aus einer beliebigen Vertiefung, sondern aus einer definierten Kombination aus Abstand zur Schneidkante, Tiefe, Breite, Verlauf und Übergängen. Diese Merkmale bestimmen, wann der Span die Geometrie tatsächlich erreicht und wie stark er gekrümmt oder geführt wird.

Eine sehr nahe an der Schneidkante liegende Struktur wirkt anders als eine weiter zurückgesetzte Geometrie. Ebenso verändert eine tiefere Stufe den Span stärker, kann aber die Schneide mechanisch stärker beeinflussen. Deshalb muss die Geometrie zum realen Arbeitsbereich passen.

Warum müssen Vorschub und Spantiefe zur Spanleitstufe passen?

Weil sie Dicke und Breite des Spans bestimmen und damit, welcher Bereich der Spanleitstufe belastet wird. Eine Geometrie, die bei einem bestimmten Vorschub hervorragend funktioniert, kann bei sehr kleinem Spanquerschnitt kaum Wirkung zeigen.

Zu kleiner Vorschub

Der Span kann zu dünn und zu flexibel sein, um kontrolliert an der vorgesehenen Geometrie anzuliegen. Dann wird er zwar geführt, bricht aber möglicherweise nicht wie gewünscht.

Zu große Spantiefe

Der Span kann einen größeren Bereich der Schneide beanspruchen als bei der Auslegung vorgesehen. Dadurch ändern sich Spanfluss und Belastung.

Eine Spanleitstufe sollte deshalb nicht isoliert beschrieben werden. Für eine reproduzierbare Anwendung gehören immer ein sinnvoller Vorschub- und Spantiefenbereich dazu.

Ist eine Spanleitstufe dasselbe wie ein Spanbrecher?

Nicht zwingend. Eine Spanleitstufe kann den Span brechen, sie kann aber auch vor allem die Spanrichtung kontrollieren oder Schnittkräfte beeinflussen. In manchen Anwendungen ist ein kurzer Span das Hauptziel, in anderen reicht es, einen langen Span zuverlässig von der Werkstückoberfläche wegzuführen.

Gerade bei empfindlichen Oberflächen kann eine kontrollierte Richtung wichtiger sein als die kürzestmögliche Spanlänge. Die Zieldefinition sollte daher vor der Geometrieauslegung feststehen.

Wie dokumentiert man eine Spanleitstufe für Serienfertigung?

Neben der Werkzeugzeichnung sollten auch der zugehörige Prozessbereich und das gewünschte Spanbild dokumentiert werden. Nur so lässt sich später unterscheiden, ob eine veränderte Spanform durch Werkzeugverschleiß, andere Schnittdaten oder eine geänderte Werkstoffcharge entstanden ist.

• Werkzeug- oder Plattenbezeichnung
• Schneidstoff und Bestückungsgröße
• Schneidenradius
• Geometrieversion der Spanleitstufe
• Werkstoff
• Vorschubbereich
• Spantiefenbereich
• Schnittgeschwindigkeit
• Referenzfoto typischer Späne
• gewünschte Spanrichtung oder maximale Störwirkung

Wie erkennt man, ob eine vorhandene Spanleitstufe verschlissen oder ungeeignet ist?

Ein Hinweis ist, wenn ein früher stabiler Spanbruch bei unverändertem Prozess schrittweise verloren geht. Dann sollte die Schneide zusammen mit der Stufe betrachtet werden. Verschleiß an Schneidkante oder Spanfläche kann verändern, wie der Span in die Geometrie einläuft.

Wenn die Spanform dagegen von Beginn an unbefriedigend war, spricht mehr für eine ungeeignete Auslegung oder ein falsches Prozessfenster. In diesem Fall ist eine neue Geometrievariante sinnvoller als nur das Wiederherstellen der vorhandenen Stufe.

Welche Alternativen sollte man vor einer neuen Spanleitstufe prüfen?

Schnittdaten, vorhandene Standardgeometrien und die grundsätzliche Werkzeugwahl sollten zuerst plausibel sein. Eine Laser-Geometrie ist kein Ersatz für einen falschen Halter, ungeeigneten Schneidstoff oder instabile Spannung.

Wenn die bestehende PKD-Schneide ansonsten bei Standzeit und Oberfläche überzeugt und nur der Span problematisch ist, ist die gezielte Laserbearbeitung besonders interessant. Grundlagen zum Schneidstoff finden Sie unter PKD-Werkzeuge; weitere Beiträge zu diesem Thema stehen im Cluster Laserbearbeitung & Spanleitstufen.

Was sollte ein aussagekräftiger Versuch mit neuer Spanleitstufe zeigen?

Er sollte nicht nur einen optisch besseren Span zeigen, sondern einen messbar stabileren Prozess. Bewertet werden sollten Spanlänge und -richtung, Maschinenstopps, Oberflächenschäden, Schnittkräfte beziehungsweise Maschinenlast, Standzeit und die Funktionsbreite über die tatsächlich verwendeten Schnittdaten.

Eine Geometrie ist erst dann gut, wenn sie im realen Serienfenster funktioniert und nicht nur unter einem einzigen Testpunkt.

Welche Rolle spielt die Werkstückgeometrie bei der Spanleitstufe?

Eine große, weil Innen- und Außenbearbeitung, Schulter, Kontur und verfügbarer Spanraum bestimmen, wohin der Span überhaupt ausweichen kann. Eine Geometrie, die beim Außendrehen gut funktioniert, muss bei einer engen Innenkontur nicht dieselbe Wirkung zeigen.

Bei tiefen Bohrungen oder engen Konturen kann die Spanrichtung sogar wichtiger sein als ein besonders kurzer Span. Ziel ist dann, den Span zuverlässig aus der kritischen Zone herauszuführen.

Was bedeutet eine gute Spanleitstufe bei dünnwandigen Bauteilen?

Sie muss Spanführung verbessern, ohne die Schnittkräfte unnötig zu erhöhen. Dünnwandige Werkstücke können sich bei zu hoher radialer Belastung verformen. Deshalb wird die Schneidengeometrie häufig bewusst positiv und leichtschneidend ausgelegt.

Ein aggressiver Spanbrecher, der zwar sehr kurze Späne erzeugt, aber deutlich höhere Kräfte verursacht, wäre in diesem Fall keine gute Lösung.

Wie unterscheiden sich Standard- und individuelle Spanleitstufen?

Standardgeometrien decken einen breiteren allgemeinen Einsatzbereich ab, individuelle Geometrien werden auf konkrete Prozessdaten und Ziele zugeschnitten. Eine kundenspezifische Lösung kann sinnvoll sein, wenn Vorschub, Spantiefe, Werkstoff und Spanrichtung sehr klar definiert sind.

Bei stark wechselnden Anwendungen ist dagegen eine universellere Standardlösung oft robuster. Die Entscheidung hängt davon ab, wie konstant der Prozess tatsächlich ist.

Welche Informationen sollten auf einer Werkzeugzeichnung stehen?

Neben Grundform und Schneidenradius sollten auch die funktionsrelevanten Merkmale der Spanleitstufe eindeutig dokumentiert sein. Dazu zählen Position, Verlauf und die zugehörige Geometrieversion. Nur so kann die Stufe nach einem Service reproduzierbar wiederhergestellt werden.

Bei Serienwerkzeugen sollte zusätzlich klar sein, welcher Schnittdatenbereich zur jeweiligen Geometrie gehört.
