Wann lohnt sich ein Sonderwerkzeug in der Zerspanung?

Kurzantwort: Ein Sonderwerkzeug lohnt sich, wenn es über die gesamte Serie messbare Kosten oder Risiken reduziert. Typische Hebel sind weniger Werkzeugwechsel, kürzere Taktzeit, stabilere Qualität, längere Standzeit, weniger Ausschuss oder die Zusammenfassung mehrerer Bearbeitungsschritte. Der höhere Anschaffungspreis allein sagt deshalb wenig aus. Entscheidend sind die Kosten pro Bauteil und die technische Prozesssicherheit.

Ein Sonderwerkzeug ist keine Luxuslösung für komplizierte Teile. Es ist ein wirtschaftliches Werkzeugkonzept, wenn Standardwerkzeuge den Prozess nur mit zu vielen Kompromissen abbilden. Die zentrale Leistungsseite Sonderwerkzeuge für die Zerspanung zeigt die technischen Möglichkeiten; hier geht es um die konkrete Entscheidung, wann sich die Investition tatsächlich rechnet.

Wann lohnt sich ein Sonderwerkzeug in der Zerspanung?

Es lohnt sich vor allem dann, wenn mindestens einer der folgenden Punkte dauerhaft relevant ist: hohe Stückzahl, viele Werkzeugwechsel, mehrere aufeinanderfolgende Bearbeitungen, enge Qualitätsanforderungen, instabile Standzeiten oder eine Geometrie, die mit Standardwerkzeugen nur aufwendig herstellbar ist.

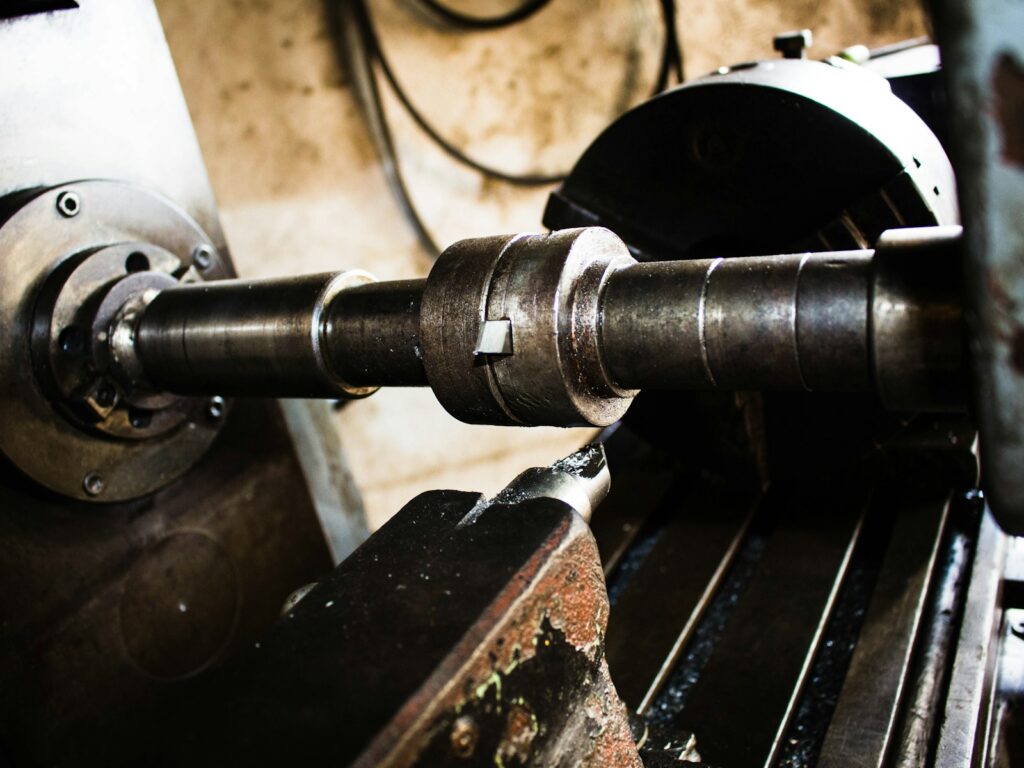

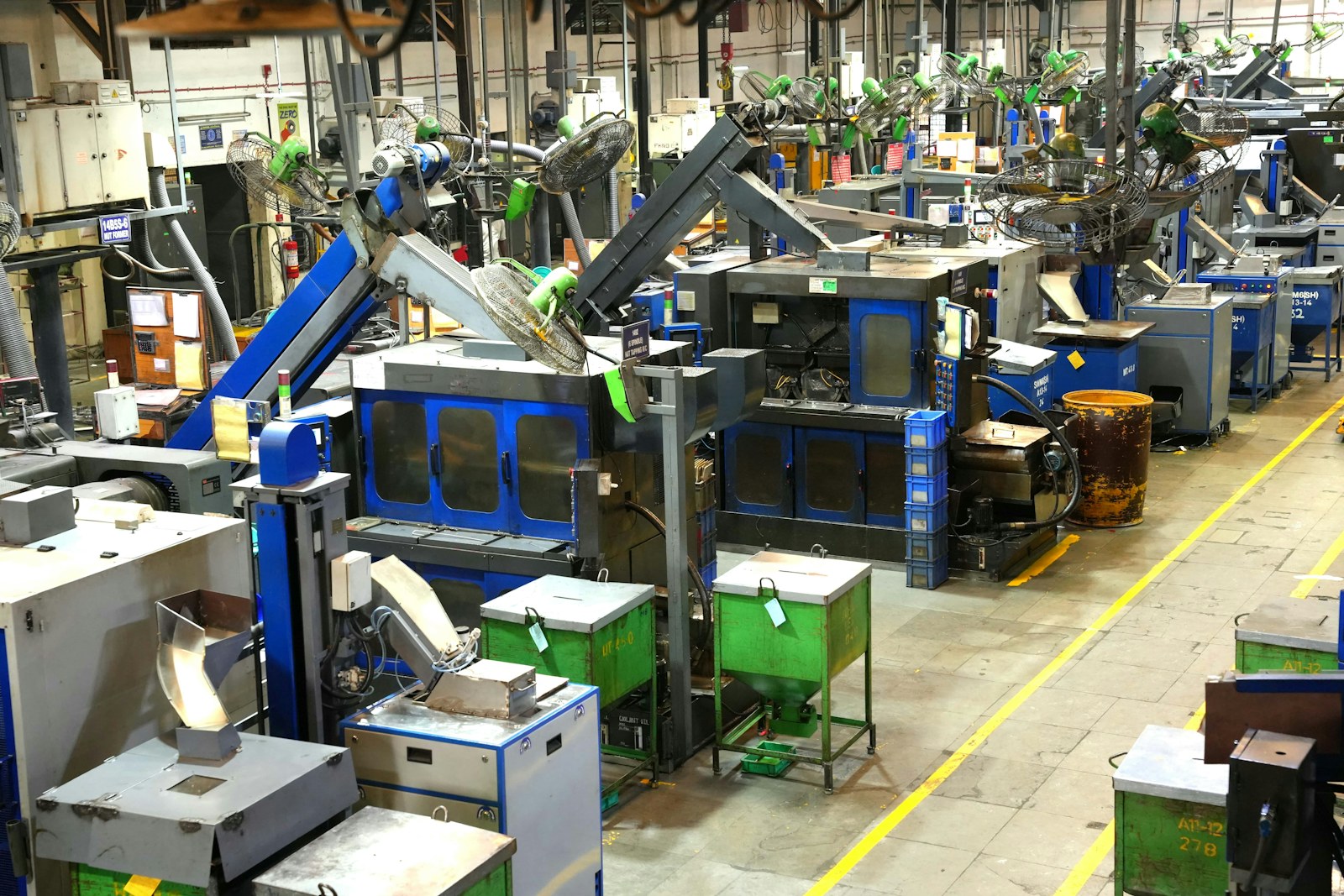

Hohe Stückzahlen

Je häufiger ein Bauteil gefertigt wird, desto stärker wirken kleine Zeit- und Kostenvorteile. Eine Taktzeitersparnis von wenigen Sekunden kann bei hohen Jahresmengen deutlich mehr Wert erzeugen als der Preisunterschied zwischen Standard- und Sonderwerkzeug.

Viele Werkzeugwechsel

Wenn für eine Bearbeitung mehrere Werkzeuge nacheinander eingesetzt werden, entstehen Nebenzeiten. Magazinbewegung, Werkzeugwechsel, Anfahren und erneutes Positionieren kosten Maschinenzeit. Ein Kombinationswerkzeug kann mehrere Operationen in einem Ablauf zusammenfassen.

Wiederkehrende Qualitätsprobleme

Wenn Standardgeometrien regelmäßig Grat, Maßdrift, Riefen oder ungünstige Übergänge erzeugen, kann eine speziell ausgelegte Schneidenlage die Qualität stabilisieren. Voraussetzung ist, dass die Ursache tatsächlich in Werkzeug und Geometrie liegt und nicht etwa in Spannung oder Maschine.

Besondere Konturen

Formen, Stufen, Fasen oder definierte Übergänge lassen sich mit Standardwerkzeugen oft nur über mehrere Bearbeitungsschritte erzeugen. Ein Form- oder Konturwerkzeug kann die Prozesskette verkürzen.

Wie berechnet man, ob ein Sonderwerkzeug wirtschaftlich ist?

Vergleichen Sie nicht Werkzeugpreis gegen Werkzeugpreis, sondern zwei vollständige Prozessketten. Auf der Standardseite stehen Werkzeugkosten, Wechselzeiten, Standzeiten, Maschinenzeit und mögliche Nacharbeit. Auf der Sonderwerkzeugseite stehen Anschaffung, mögliche Servicezyklen und die veränderte Prozesszeit.

Eine einfache Kalkulation kann so aufgebaut werden:

• Maschinenstundensatz
• Taktzeit je Bauteil
• Zahl der Werkzeugwechsel je Schicht oder Serie
• Wechselzeit einschließlich An- und Abfahren
• Werkzeugkosten pro Standzeit
• Ausschuss und Nacharbeit
• Jahresmenge
• Nachschleif- oder Reparaturkosten

Erst daraus entstehen Kosten pro Bauteil. Genau dort muss ein Sonderwerkzeug seinen Vorteil zeigen.

Wie stark wirkt sich Taktzeit auf die Wirtschaftlichkeit aus?

Bei kleinen Stückzahlen wenig, bei großen Stückzahlen sehr stark. Wenn ein Sonderwerkzeug zwei Operationen zusammenfasst und pro Bauteil zehn Sekunden spart, entspricht das bei 100.000 Teilen bereits mehr als 277 Maschinenstunden. Ob diese Zeit tatsächlich als Einsparung realisiert wird, hängt natürlich vom Gesamtprozess und der Maschinenauslastung ab.

Darum sollte die Taktzeitersparnis nicht geschätzt, sondern aus der realen Bearbeitungsfolge abgeleitet werden.

Wann ist ein Kombinationswerkzeug sinnvoll?

Ein Kombinationswerkzeug ist sinnvoll, wenn mehrere Bearbeitungen geometrisch und prozessseitig zusammenpassen. Typische Kombinationen sind Bohren und Senken, mehrere Durchmesser, Stufen, Fasen oder definierte Konturen.

Vorteil: weniger Nebenzeit

Weniger Werkzeugwechsel bedeuten weniger unproduktive Maschinenzeit. Zusätzlich sinkt die Zahl der Werkzeugplätze, die für einen Arbeitsgang benötigt werden.

Vorteil: bessere Lagebeziehung

Wenn mehrere Geometrien mit demselben Werkzeug erzeugt werden, kann sich die Lagebeziehung zwischen diesen Flächen verbessern. Das ist besonders interessant bei Stufenbohrungen, Fasen oder Formkonturen.

Grenze: komplexere Wiederaufbereitung

Je mehr Funktionen ein Werkzeug kombiniert, desto sorgfältiger müssen Schneidenlage, Toleranz und späterer Nachschliff geplant werden. Ein unnötig kompliziertes Werkzeug kann Wartung und Service verteuern.

Wann ist ein Standardwerkzeug trotzdem die bessere Wahl?

Standardwerkzeuge sind häufig besser, wenn Losgrößen klein sind, Bauteile oft wechseln oder der Prozess mit verfügbaren Geometrien bereits stabil läuft. Auch bei Entwicklungsbauteilen mit häufigen Konstruktionsänderungen kann ein flexibel einsetzbares Standardwerkzeug sinnvoller sein.

Ein Sonderwerkzeug sollte nicht gebaut werden, nur weil es technisch möglich ist. Es braucht einen klaren Nutzen.

Welche Rolle spielt die Standzeit?

Standzeit ist ein wichtiger, aber nicht der einzige Faktor. Ein Sonderwerkzeug mit längerer Standzeit reduziert Wechsel und Reservebedarf. Noch wichtiger kann jedoch sein, dass die Standzeit gleichmäßiger wird. Ein vorhersehbarer Werkzeugwechsel ist in automatisierter Fertigung oft wertvoller als eine gelegentlich sehr lange, aber stark schwankende Laufzeit.

Wie beeinflusst der Schneidstoff die Sonderwerkzeug-Auslegung?

Der Schneidstoff wird nach Werkstückmaterial, Härte, Abrasivität und Schnittbedingungen ausgewählt. PKD ist für viele Aluminium-, NE-Metall- und Verbundwerkstoffanwendungen interessant. CBN wird bei harten Eisenwerkstoffen eingesetzt. CVD-Diamant kann bei hochabrasiven nicht eisenhaltigen Werkstoffen eine Alternative sein.

Bei einem Sonderwerkzeug wird nicht nur das Schneidstoffkürzel gewählt. Bestückungsgröße, Schneidenwinkel, Radius, Kantenpräparation und Spanführung werden gemeinsam festgelegt.

Wann ist eine Spanleitstufe Teil des Sonderwerkzeugs?

Wenn lange Späne oder Spanknäuel den Prozess begrenzen, kann die Spanführung direkt in das Werkzeugkonzept integriert werden. Bei PKD- und CBN-Schneiden lässt sich eine anwendungsspezifische Geometrie über Laserbearbeitung und Spanleitstufen realisieren.

Das ist besonders sinnvoll, wenn Prozessparameter wegen Taktzeit oder Oberflächenanforderung nicht beliebig verändert werden können.

Wie wichtig ist die Maschine bei der Entscheidung?

Sehr wichtig. Aufnahme, Drehzahl, Leistung, Kühlmittelzufuhr, Bauraum, Werkzeugmagazin und Maschinensteifigkeit setzen Grenzen. Ein Werkzeug, das außerhalb dieser Bedingungen konstruiert wird, kann theoretisch gut aussehen und praktisch schlecht funktionieren.

Darum gehören Maschine und Schnittstelle bereits in die Anfrage und nicht erst in die spätere Konstruktion.

Wie wichtig ist die Werkstückspannung?

Eine Spezialgeometrie kann Schnittkräfte reduzieren, aber sie kann eine instabile Spannung nicht vollständig kompensieren. Dünnwandige Teile, lange Auskragungen oder schlecht abgestützte Geometrien müssen im Werkzeugkonzept berücksichtigt werden.

Wenn das Bauteil unter Last ausweicht, kann ein vermeintliches Werkzeugproblem tatsächlich ein Spannproblem sein.

Kann ein Sonderwerkzeug nachgeschliffen werden?

Ja, wenn die Konstruktion darauf ausgelegt ist. Bei hochwertigen Werkzeugen sollte die Wiederaufbereitung von Anfang an mitgedacht werden. Schneidstoffreserve, Maßbezug und Einstellmöglichkeiten bestimmen, wie viele sinnvolle Servicezyklen erreichbar sind.

Der Nachschleifservice ist deshalb nicht nur ein späterer Reparaturschritt, sondern Teil der Lebenszykluskosten.

Welche Daten braucht man, um ein Sonderwerkzeug zu bewerten?

Für eine erste Prüfung ist keine fertige Werkzeugzeichnung nötig. Entscheidend sind Werkstück, Prozess und Ziel.

• Werkstückzeichnung oder CAD-Daten
• Werkstoff und gegebenenfalls Härte
• Maschine und Werkzeugaufnahme
• aktuelle Bearbeitungsfolge
• eingesetzte Standardwerkzeuge
• Taktzeit
• Losgröße oder Jahresmenge
• Standzeit und Wechselhäufigkeit
• Toleranzen und Oberflächenanforderungen
• konkretes Ziel: Zeit, Qualität, Standzeit oder Prozesssicherheit

Wie entscheidet man zwischen Standardoptimierung und Sonderwerkzeug?

Beginnen Sie mit der Frage, ob das aktuelle Problem durch eine bessere Standardgeometrie, andere Schnittdaten oder einen anderen Schneidstoff lösbar ist. Wenn ja, ist dieser Weg häufig schneller und günstiger. Erst wenn mehrere Prozessschritte, Geometriegrenzen oder dauerhaft hohe Stückzahlen den Aufwand rechtfertigen, sollte die Sonderlösung gerechnet werden.

Eine gute Entscheidung ist also nicht „Sonderwerkzeug um jeden Preis“, sondern die technisch und wirtschaftlich einfachste Lösung.

Wann sollte man eine Sonderwerkzeug-Anfrage starten?

Wenn Sie wiederkehrend Werkzeugwechsel, Taktzeitverluste, Qualitätsprobleme oder eine komplizierte Bearbeitungsfolge haben, lohnt eine Prüfung. Auch ein bestehendes Werkzeug kann als Referenz dienen – besonders dann, wenn klar ist, was daran gut funktioniert und was nicht.

Sie möchten wissen, ob sich ein Sonderwerkzeug für Ihre Serie rechnet? Senden Sie Bauteil, Werkstoff, Bearbeitungsfolge und Stückzahl. Daraus lässt sich prüfen, ob eine Sonderlösung technisch sinnvoll ist und an welcher Stelle sie wirtschaftlichen Nutzen bringen kann.

Wie berechnet man den wirtschaftlichen Vorteil eines Sonderwerkzeugs?

Der Vorteil ergibt sich aus der Differenz der Gesamtkosten pro Gutteil zwischen heutiger Bearbeitung und neuer Werkzeuglösung. In die Rechnung gehören Maschinenzeit, Werkzeugwechsel, Standzeit, Ausschuss, Nacharbeit, Voreinstellung, Service und Werkzeugkosten.

Ein Beispiel: Wenn ein Sonderwerkzeug zwei Bearbeitungsschritte kombiniert und dadurch pro Bauteil 15 Sekunden spart, entspricht das bei 40.000 Teilen rund 167 Maschinenstunden. Bei einem angenommenen Maschinenstundensatz von 90 Euro wären das rechnerisch etwa 15.000 Euro Zeitwert. Das ist nur ein Rechenbeispiel; für eine echte Entscheidung müssen die Werte aus der eigenen Fertigung eingesetzt werden.

Dem gegenüber stehen Entwicklung, Herstellung, mögliche Ersatzwerkzeuge und Service. Erst wenn die Einsparung den Mehrpreis mit ausreichendem Sicherheitspuffer übersteigt, ist die Lösung wirtschaftlich überzeugend.

Welche Bearbeitungsschritte lassen sich sinnvoll kombinieren?

Kombiniert werden sollten nur Operationen, die geometrisch und prozesstechnisch zusammenpassen. Typische Beispiele sind Bohren und Senken, Stufenbohren, Fasen, definierte Konturen oder mehrere Durchmesser in einem Werkzeug.

Eine Kombination ist besonders interessant, wenn dadurch Werkzeugwechsel entfallen oder Lagebeziehungen zwischen Bearbeitungsmerkmalen verbessert werden. Sie ist weniger sinnvoll, wenn jede zusätzliche Funktion das Werkzeug stark schwächt oder den Service unverhältnismäßig kompliziert.

Wie beeinflusst ein Sonderwerkzeug die Prozessfähigkeit?

Ein gut ausgelegtes Sonderwerkzeug kann Schwankungen reduzieren, weil weniger Werkzeugwechsel, weniger Neuansätze und weniger unabhängige Korrekturstellen notwendig sind. Das kann besonders bei engen Lage- oder Rundlaufanforderungen relevant sein.

Es kann aber auch neue Risiken schaffen: Eine beschädigte Schneide kann mehrere Bearbeitungsfunktionen gleichzeitig außer Betrieb setzen. Deshalb gehören Reservekonzept und Reparierbarkeit bereits in die Konstruktion.

Welche Rolle spielt die Wiederaufbereitung?

Bei hochwertigen Sonderwerkzeugen sollte Nachschleifen oder Neubestückung von Anfang an mitgeplant werden. Schneidstoffreserve, Einstellmöglichkeit und kritische Maßbezüge entscheiden, ob der Grundkörper über mehrere Lebenszyklen genutzt werden kann.

Die zentrale Übersicht dazu finden Sie unter Nachschleifservice. Bei PKD-, CBN- oder CVD-bestückten Werkzeugen ist der spätere Service häufig ein wichtiger Teil der Wirtschaftlichkeitsrechnung.

Wie sieht eine belastbare Spezifikation für ein Sonderwerkzeug aus?

Sie beschreibt nicht nur die Geometrie des Werkzeugs, sondern auch den Prozess, in dem es funktionieren muss.

• Werkstückzeichnung und kritische Toleranzen
• Werkstoff und Härte beziehungsweise Legierung
• Maschine und Werkzeugaufnahme
• Bearbeitungsfolge
• Losgröße oder Jahresmenge
• aktuelle Werkzeuge und Standzeiten
• gewünschte Taktzeit
• Oberflächen- und Gratvorgaben
• Kühlstrategie
• gewünschte Wiederaufbereitung

Je konkreter der Ausgangsprozess beschrieben ist, desto eher lässt sich vermeiden, dass ein technisch beeindruckendes Werkzeug am eigentlichen Fertigungsproblem vorbeikonstruiert wird.

Wann ist eine ISO-Lösung besser als ein Sonderwerkzeug?

Wenn eine standardisierte Platte oder ein Standardhalter die Aufgabe bereits stabil, flexibel und wirtschaftlich erfüllt. Bei kleinen Losgrößen, häufigen Bauteiländerungen oder wechselnden Anwendungen ist Standard oft die bessere Wahl.

Bestückte Standardplatten können trotzdem sehr leistungsfähig sein. Die Unterschiede und Möglichkeiten finden Sie unter PKD- und CBN-bestückte ISO-Wendeschneidplatten.

Wie sollte ein neues Sonderwerkzeug eingefahren und freigegeben werden?

Mit klaren Akzeptanzkriterien und einem Vergleich gegen den bisherigen Prozess. Vor dem Versuch werden Taktzeit, Standzeit, Oberfläche, Ausschuss, Werkzeugwechsel und kritische Maße der Referenz festgehalten. Anschließend wird die neue Lösung unter vergleichbaren Bedingungen getestet.

Eine Freigabe nur nach wenigen guten Bauteilen ist zu wenig. Entscheidend ist, ob das Werkzeug über einen repräsentativen Serienabschnitt stabil arbeitet und seine geplanten Vorteile tatsächlich erreicht.

Welche Fehler machen Sonderwerkzeug-Projekte unnötig teuer?

Zu viele Funktionen, unklare Zielgrößen und fehlende Serviceplanung sind die häufigsten Kostentreiber. Wenn jede denkbare Bearbeitung in ein einziges Werkzeug gepackt wird, steigen Komplexität, Einstellaufwand und Reparaturrisiko.

Besser ist eine klare Priorisierung: Welcher Engpass soll gelöst werden? Taktzeit, Standzeit, Qualität, Werkzeugplätze oder Prozesssicherheit? Erst danach wird entschieden, welche Funktionen wirklich in das Sonderwerkzeug gehören.

Weitere Vertiefungen finden Sie im Themenbereich Sonderwerkzeuge & Prozessoptimierung.

Wann sollte man ein Sonderwerkzeug konkret anfragen?

Wenn ein stabiler Standardprozess an einer klar messbaren Grenze angekommen ist oder mehrere Bearbeitungsprobleme gemeinsam gelöst werden sollen. Besonders interessant sind hohe Serienmengen, lange Nebenzeiten, knappe Werkzeugplätze, wiederkehrende Qualitätsprobleme oder teure manuelle Nacharbeit.

Für eine erste technische Bewertung reichen meist Werkstückzeichnung, Werkstoff, aktuelle Bearbeitungsfolge, Jahresmenge und das wichtigste Verbesserungsziel.

Welche Rolle spielen Werkzeugaufnahme und Maschine bei der Sonderwerkzeug-Auslegung?

Sie bestimmen, wie steif, präzise und sicher das Werkzeug überhaupt eingesetzt werden kann. Ein sehr leistungsfähiges Sonderwerkzeug bringt wenig, wenn Aufnahme, Spindel oder verfügbare Werkzeuglänge die notwendige Stabilität nicht zulassen.

Bei der Auslegung sollten daher Schnittstelle, maximaler Durchmesser, zulässige Werkzeuglänge, Drehzahlbereich, Kühlmittelzufuhr und vorhandene Werkzeugplätze berücksichtigt werden. Besonders bei langen Auskragungen kann Steifigkeit wichtiger sein als eine zusätzliche Bearbeitungsfunktion.

Wie beeinflusst die Kühlmittelzufuhr die Werkzeugkonstruktion?

Sie kann entscheiden, ob Späne sicher abgeführt und Schneiden reproduzierbar versorgt werden. Bei kombinierten Werkzeugen reicht eine allgemeine Außenkühlung nicht immer aus. Innenkanäle oder gezielte Austritte können sinnvoll sein, müssen aber konstruktiv und fertigungstechnisch berücksichtigt werden.

Wann sollte man ein Sonderwerkzeug modular statt vollständig einteilig auslegen?

Wenn einzelne Verschleiß- oder Funktionsbereiche später getrennt ersetzt, eingestellt oder nachgeschliffen werden sollen. Eine modulare Lösung kann Service und Ersatzteilhaltung vereinfachen, erhöht aber Schnittstellen und Einstellaufwand.

Eine einteilige Lösung kann steifer und einfacher im Handling sein. Welche Variante sinnvoller ist, hängt von Werkzeuggröße, Genauigkeit, Lebenszyklus und Servicekonzept ab.

Wie wichtig ist eine technische Abnahmezeichnung?

Sehr wichtig, weil sie festlegt, welche Maße und Funktionen für den Prozess wirklich kritisch sind. Vor Fertigungsfreigabe sollten Bauteilbezug, Schneidenlage, Aufnahmen, Kühlkanäle und relevante Toleranzen eindeutig abgestimmt sein.

So lassen sich Missverständnisse vermeiden und spätere Nachschleif- oder Reparaturzyklen reproduzierbar durchführen.

Wann lohnt sich vor der Serie ein Test- oder Versuchswerkzeug?

Wenn die erwartete Einsparung hoch ist, aber Geometrie, Spanbildung oder Standzeit noch nicht ausreichend abgesichert sind. Ein kontrollierter Versuch kann günstiger sein als die sofortige Freigabe eines komplexen Serienwerkzeugs.

Für den Test werden klare Ziele festgelegt: gewünschte Taktzeit, Standzeit, kritische Maße, Oberfläche und zulässige Spanform. Danach wird die neue Werkzeuggeometrie unter möglichst realen Bedingungen gegen den bisherigen Prozess verglichen. So lässt sich erkennen, welche Konstruktionsmerkmale tatsächlich einen Vorteil bringen.

Bei sehr hohen Jahresmengen kann sich auch eine kurze Optimierungsphase mit mehreren Geometrievarianten rechnen. Wichtig ist, jede Variante eindeutig zu kennzeichnen und die Versuchsdaten zu dokumentieren, damit die endgültige Serienausführung nicht auf Einzelbeobachtungen basiert.
