Wann braucht eine PKD-Schneide eine Spanleitstufe?

Kurzantwort: Eine PKD-Schneide braucht eine Spanleitstufe dann, wenn der Span selbst zum Prozessproblem wird und sich das Problem nicht sinnvoll allein über Schnittdaten oder eine andere Standardgeometrie lösen lässt. Typische Fälle sind lange Aluminiumspäne, Spanknäuel in automatisierten Anlagen, Kratzer durch unkontrollierte Spanrichtung oder zu hohe Schnittkräfte an dünnwandigen Bauteilen. Entscheidend ist nicht die Werkstoffbezeichnung allein, sondern der reale Arbeitsbereich aus Vorschub, Spantiefe und Schneidengeometrie.

Wer zuerst verstehen möchte, wie eine solche Geometrie funktioniert, findet die Grundlagen im Beitrag Was ist eine Spanleitstufe bei PKD-Werkzeugen?. Die technische Herstellung und Nachrüstung ist auf der Übersichtsseite Laserbearbeitung von PKD und CBN beschrieben.

Wann braucht eine PKD-Schneide eine Spanleitstufe?

Sie braucht sie nicht automatisch. Viele PKD-Anwendungen funktionieren hervorragend mit einer glatten, scharfen Spanfläche. Eine Spanleitstufe wird dann sinnvoll, wenn Spanform, Spanrichtung oder Schnittdruck die Prozesssicherheit begrenzen.

Lange Späne stören den Maschinenablauf

Bei duktilen Aluminiumlegierungen können sehr lange Fließspäne entstehen. Sie sammeln sich im Arbeitsraum, wickeln sich um das Werkstück oder werden nicht zuverlässig aus der Bearbeitungszone transportiert. In manuellen Prozessen ist das lästig; in automatisierten Prozessen kann es zum echten Stillstandsrisiko werden.

Späne beschädigen die fertige Oberfläche

Ein Span muss nicht kurz sein, um problematisch zu werden. Wenn er über eine bereits feinbearbeitete Fläche läuft, kann er Kratzer, Riefen oder optische Fehler erzeugen. Dann ist die gezielte Spanrichtung mindestens genauso wichtig wie der eigentliche Spanbruch.

Schnittkräfte verformen dünnwandige Bauteile

Eine passend ausgelegte positive Geometrie kann Schnittkräfte reduzieren. Das ist besonders bei dünnen Wandstärken, filigranen Konturen oder empfindlicher Spannung relevant. Eine Spanleitstufe kann Teil dieser Geometrie sein, darf die PKD-Schneide aber nicht unnötig schwächen.

Der Spanbruch funktioniert nur in einem sehr kleinen Prozessfenster

Wenn Späne nur bei einem bestimmten Vorschub sauber brechen, die Fertigung aber verschiedene Zustellungen oder Durchmesser abdecken muss, kann eine angepasste Geometrie den nutzbaren Bereich erweitern. Ob das gelingt, muss jedoch im realen Prozess geprüft werden.

Wann ist keine Spanleitstufe nötig?

Wenn die Spanform unkritisch ist, keine Automation gestört wird und Oberfläche sowie Bauteilspannung stabil sind, bringt eine zusätzliche Geometrie nicht automatisch einen Vorteil. Jede Änderung an der Schneide beeinflusst Kräfte, Stabilität und Herstellaufwand.

Auch bei kurzen, bereits gut gebrochenen Spänen wäre eine zusätzliche Stufe meist unnötig. Gleiches gilt, wenn das eigentliche Problem ein falscher Schneidstoff, Vibration oder ein beschädigter Plattensitz ist.

Kann man das Spanproblem zuerst über Schnittdaten lösen?

Ja, das sollte sogar geprüft werden. Vorschub und Spantiefe beeinflussen den Spanquerschnitt und damit seine Biegesteifigkeit. Eine moderate Änderung kann bereits zu besserem Spanbruch führen. Allerdings sind Schnittdaten nicht beliebig veränderbar, weil sie Taktzeit, Oberfläche, Maßhaltigkeit und Werkzeugbelastung beeinflussen.

Vorschub erhöhen

Ein größerer Vorschub erzeugt einen dickeren Span, der sich unter Umständen leichter brechen lässt. Gleichzeitig steigt die mechanische Belastung und die theoretische Oberflächenrauheit kann zunehmen.

Spantiefe verändern

Auch die Spantiefe bestimmt, welcher Bereich der Spanleitstufe belastet wird. Bei sehr kleinen Zustellungen kann eine Stufe praktisch wirkungslos bleiben, wenn der Span sie nicht richtig erreicht.

Schnittgeschwindigkeit verändern

Die Schnittgeschwindigkeit beeinflusst Temperatur und Werkstoffverhalten. Sie sollte jedoch nicht nur wegen des Spanbruchs verändert werden, wenn dadurch Standzeit oder Oberfläche deutlich schlechter werden.

Warum ist Aluminium besonders häufig ein Thema?

Viele Aluminiumlegierungen sind duktil und bilden lange, zusammenhängende Späne. Gleichzeitig wird PKD wegen seiner hohen Verschleißfestigkeit und sehr scharfen Schneidkante gerade bei Aluminium häufig eingesetzt. Diese Kombination kann zu hervorragender Oberfläche und gleichzeitig ungünstiger Spanform führen.

Deshalb ist der Satz „PKD funktioniert nicht“ bei langen Aluminiumspänen oft falsch. Das Werkzeug kann technisch sehr gut schneiden; die Spanbeherrschung braucht nur eine eigene Lösung.

Welche Rolle spielt die konkrete Aluminiumlegierung?

Eine große. Aluminium ist keine einheitliche Werkstoffgruppe. Legierung, Siliziumgehalt, Wärmebehandlungszustand und Guss- oder Knetlegierungsstruktur beeinflussen Spanbildung und Abrasivität. Für die Geometrieauslegung sollte deshalb möglichst die genaue Werkstoffbezeichnung bekannt sein.

Wie erkennt man, ob die Spanleitstufe zur Anwendung passt?

Sie passt, wenn sie über den vorgesehenen Arbeitsbereich einen kontrollierbaren Span erzeugt, ohne unnötig hohe Kräfte oder Schneidenausbrüche zu verursachen. Die Bewertung erfolgt deshalb nicht nur anhand der Spanlänge.

• Span bricht oder wird kontrolliert geführt
• Spanknäuel treten nicht mehr auf
• Späne laufen nicht über kritische Oberflächen
• Schnittkräfte bleiben im akzeptablen Bereich
• Standzeit verschlechtert sich nicht unzulässig
• Geometrie funktioniert bei den relevanten Vorschüben und Zustellungen

Wie stark darf eine Spanleitstufe die Schneide schwächen?

So wenig wie möglich. Eine Geometrie, die perfekten Spanbruch erzeugt, aber regelmäßig Ausbrüche verursacht, ist keine gute Lösung. PKD ist sehr hart, aber spröder als zähere Schneidstoffe. Tiefe oder sehr aggressive Strukturen müssen deshalb mit Kantenstabilität und Belastung abgestimmt werden.

Wann ist eine positive Geometrie wichtiger als maximaler Spanbruch?

Bei dünnwandigen Werkstücken oder instabiler Spannung kann die Reduzierung der Schnittkräfte wichtiger sein als ein extrem kurzer Span. Dann wird die Stufe so ausgelegt, dass der Span kontrolliert geführt wird und die Schneide weich schneidet.

Das Ziel muss also vor der Konstruktion feststehen: kurze Späne, definierte Richtung, niedrige Kräfte oder eine Kombination daraus.

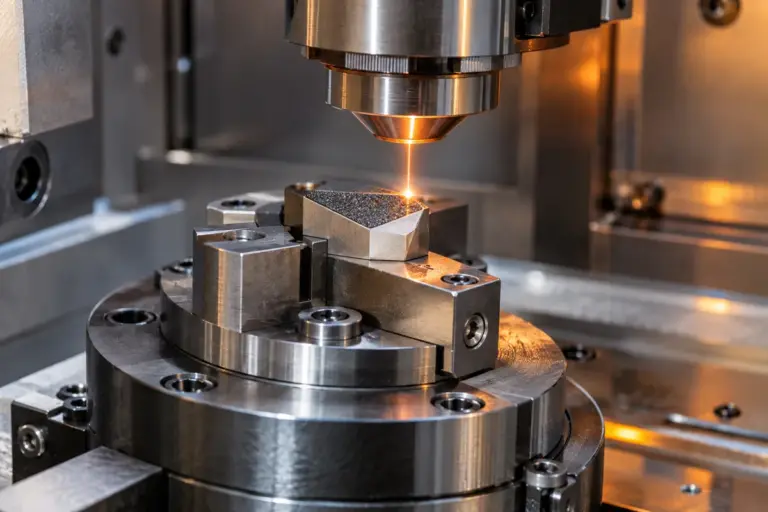

Kann man eine bestehende PKD-Schneide nachträglich mit einer Spanleitstufe versehen?

Bei geeigneter Bestückung ja. Vorher werden verfügbare PKD-Fläche, Schneidenlage, Radius und vorhandene Geometrie geprüft. Wenn die Schneide bereits verschlissen ist, kann ein Nachschliff vor der Laserbearbeitung sinnvoll sein.

Die Nachrüstung ist besonders interessant, wenn eine vorhandene ISO- oder Sonderplatte bei Standzeit und Oberfläche bereits überzeugt und ausschließlich die Spanbildung problematisch ist.

Wann ist ein neues Werkzeugkonzept sinnvoller als Nachrüsten?

Wenn Schneidenlage, Plattenform, Zugänglichkeit oder Spanraum grundsätzlich nicht passen, sollte nicht nur eine Stufe ergänzt werden. Dann kann ein neues Sonderwerkzeug oder eine andere ISO-Grundform die sauberere Lösung sein.

Welche Daten sind für die Entscheidung wichtig?

Ein Foto der Späne ist oft sehr hilfreich, reicht allein aber nicht. Die Spanform muss den konkreten Schnittbedingungen zugeordnet werden.

• Werkstückmaterial und genaue Legierung
• Bearbeitungsart
• Werkzeug- oder ISO-Bezeichnung
• PKD-Sorte, soweit bekannt
• Schneidenradius
• Vorschub
• Spantiefe
• Schnittgeschwindigkeit
• Innen- oder Außenbearbeitung
• Foto von Span und Schneide
• Problemziel: kurz, Richtung, Schnittkraft oder Oberflächenschutz

Wie testet man eine neue Spanleitstufe sinnvoll?

Testen Sie die Geometrie nicht nur an einem einzigen Punkt. Der relevante Prozessbereich sollte abgedeckt werden. Wenn die Serie beispielsweise verschiedene Durchmesser bearbeitet, verändert sich bei konstanter Drehzahl die Schnittgeschwindigkeit; bei mehreren Konturen können Vorschub und Zustellung wechseln.

Referenz festlegen

Dokumentieren Sie zuerst den aktuellen Zustand mit Fotos, Schnittdaten und typischen Störungen.

Neue Geometrie unter gleichen Bedingungen testen

Nur so lässt sich die Wirkung der Spanleitstufe von anderen Änderungen trennen.

Grenzbereiche prüfen

Testen Sie niedrigen und hohen Vorschub sowie die realen Spantiefen. Eine Geometrie, die nur im Mittelpunkt funktioniert, kann in der Serie enttäuschen.

Welche typischen Fehler gibt es bei der Auslegung?

Der häufigste Fehler ist eine Geometrie ohne klare Zieldefinition. „Wir brauchen einen Spanbrecher“ ist zu ungenau. Besser ist: Der Span soll bei f = 0,12–0,18 mm/U und ap = 0,4–0,8 mm nicht länger als die sichere Maschinenführung zulässt und vom Fertigmaß weggeführt werden.

Ein weiterer Fehler ist, nur ein schönes Spanbild zu bewerten. Wenn dafür Standzeit oder Oberfläche schlechter werden, wurde das Gesamtziel verfehlt.

Wann lohnt eine technische Anfrage?

Wenn lange Späne wiederholt zu Maschinenstopps, Oberflächenschäden oder manueller Spanentfernung führen, ist die wirtschaftliche Relevanz bereits vorhanden. Auch dünnwandige Bauteile mit zu hohen Schnittkräften sind ein klarer Anlass für eine Geometrieprüfung.

Sie möchten wissen, ob Ihre PKD-Schneide eine Spanleitstufe braucht? Senden Sie Spanbild, Werkstoff, Werkzeugbezeichnung und Schnittdaten. Dann lässt sich prüfen, ob eine Laser-Geometrie sinnvoll ist oder ob Schnittdaten beziehungsweise Werkzeugkonzept zuerst geändert werden sollten.

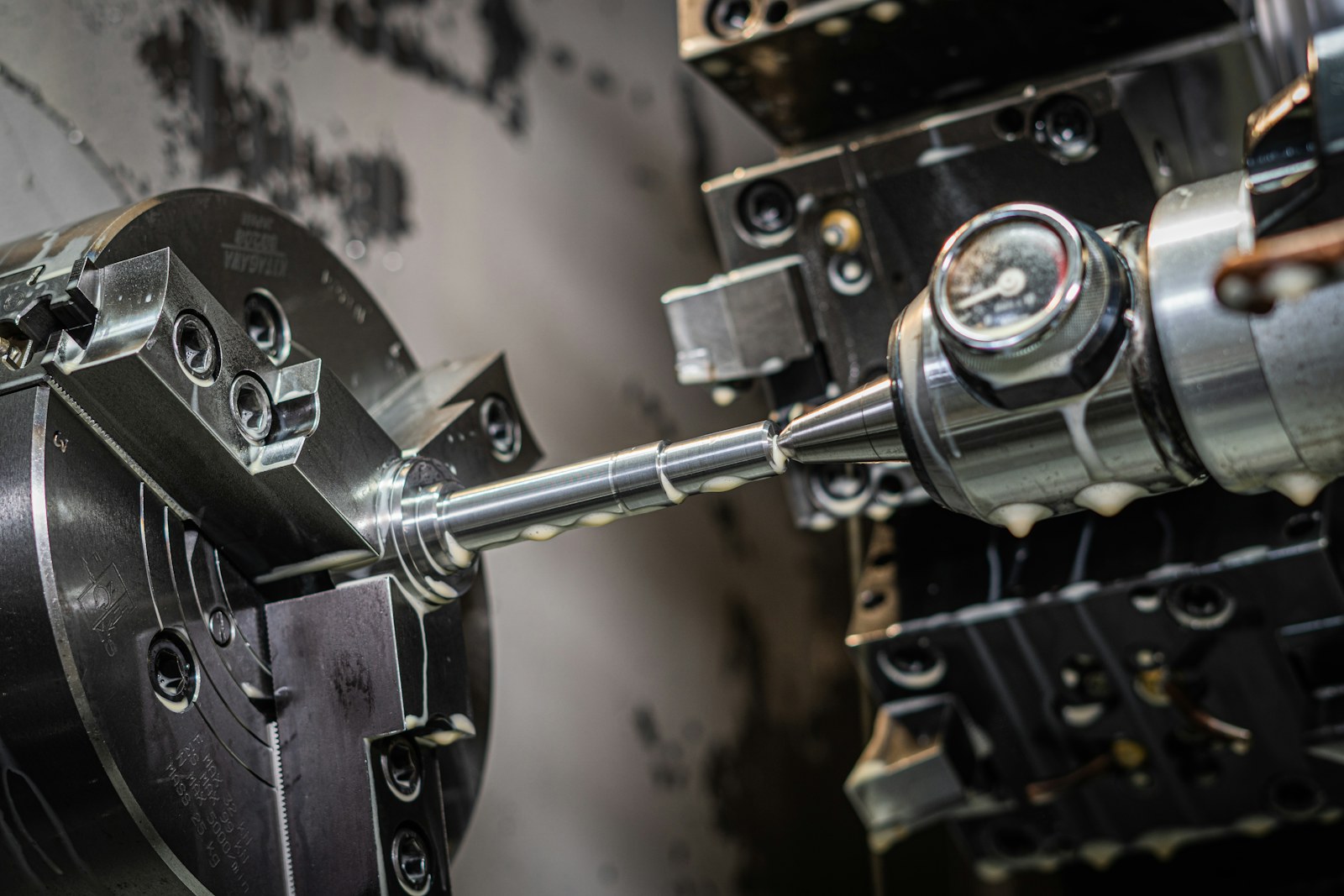

Wie groß sollte das Prozessfenster einer Spanleitstufe sein?

So groß, dass die Geometrie nicht nur an einem einzigen Testpunkt, sondern über alle realen Vorschübe, Spantiefen und Bauteilzustände funktioniert. Eine Spanleitstufe ist für die Serie nur dann robust, wenn sie auch an den Randbedingungen des Prozesses noch kontrollierbare Späne erzeugt.

Bei Konturdrehoperationen ändern sich Eingriffsverhältnisse oft während eines einzigen Bauteils. Bei mehreren Bauteilvarianten können zusätzlich Vorschub und Zustellung schwanken. Deshalb sollte die Auslegung nicht nur auf den nominellen Mittelpunkt optimiert werden.

Welche Alternativen sollte man vor einer neuen Spanleitstufe testen?

Prüfen Sie zuerst, ob Schnittdaten, Standardgeometrie, Schneidenradius und Spanraum grundsätzlich passen. Eine individuell gelaserte Geometrie ist besonders sinnvoll, wenn die vorhandene PKD-Schneide bei Standzeit und Oberfläche bereits überzeugt und der Span das verbleibende Hauptproblem ist.

Vorschub und Spantiefe anpassen

Eine moderate Änderung kann den Spanquerschnitt so verändern, dass der Span leichter bricht. Das funktioniert jedoch nur, wenn Taktzeit und Oberfläche dadurch nicht unzulässig verschlechtert werden.

Andere Standardplatte prüfen

Bei ISO-Anwendungen kann eine andere Grundgeometrie oder ein vorhandener Spanformer ausreichend sein. Erst wenn diese Optionen das reale Prozessfenster nicht abdecken, gewinnt die individuelle Laser-Geometrie an Bedeutung.

Spanrichtung durch Werkzeuglage beeinflussen

In manchen Fällen kann bereits die wirksame Schneidengeometrie im Halter den Spanfluss verändern. Deshalb sollten Platte und Halter gemeinsam betrachtet werden.

Wie bewertet man die Wirtschaftlichkeit einer Spanleitstufe?

Relevant sind vermiedene Maschinenstopps, weniger manuelle Spanentfernung, weniger Oberflächenschäden und ein stabileres Automationsfenster. Die reine Herstellungskosten der Geometrie sagen wenig aus, wenn Spanknäuel bisher regelmäßig einen automatisierten Prozess stoppen.

Ein einfaches Rechenmodell kann Stillstandszeit pro Schicht, Bedienereingriffe und Ausschuss durch Spanbeschädigungen erfassen. Wenn die neue Geometrie diese Verluste deutlich reduziert, kann sie sich auch bei moderaten Stückzahlen rechnen.

Welche Rolle spielt die Automation?

Je höher der Automatisierungsgrad, desto wichtiger ist vorhersehbare Spanbildung. Ein Bediener kann lange Späne gelegentlich entfernen; eine mannlose Zelle braucht dagegen einen Prozess, der ohne Eingriff stabil läuft.

Deshalb kann eine Spanleitstufe in automatisierten Serien einen größeren wirtschaftlichen Nutzen haben als in einer Einzelteilfertigung mit permanenter Bedienerpräsenz.

Wie testet man eine Geometrie für Automation?

Nicht nur anhand einzelner Späne, sondern über einen repräsentativen Serienabschnitt. Dokumentiert werden sollten Spanansammlungen, Maschinenalarme, Oberflächenschäden und manuelle Eingriffe.

• Referenzlauf mit bisheriger Schneide
• gleiche Werkstoffcharge und Schnittdaten
• Test der neuen Spanleitstufe
• Bewertung der niedrigsten und höchsten realen Zustellung
• Kontrolle nach längerer Laufzeit und zunehmendem Schneidenverschleiß

Wann ist eine Sonderplatte oder ein Sonderwerkzeug sinnvoller?

Wenn die verfügbare PKD-Fläche für eine geeignete Stufe nicht reicht oder die Grundform der Platte bereits den Spanraum und die Zugänglichkeit begrenzt. Dann sollte nicht nur die Spanfläche angepasst, sondern das gesamte Werkzeugkonzept betrachtet werden.

Eine Übersicht zu solchen Lösungen finden Sie unter Sonderwerkzeuge und PKD- und CBN-bestückte ISO-Wendeschneidplatten.

Welche Daten sollte eine Anfrage zur Spanleitstufe enthalten?

Neben Werkstoff und Werkzeug sind vor allem die realen Schnittdaten und das gewünschte Ergebnis wichtig.

• Werkstoff und genaue Legierung
• Werkzeug- und Halterbezeichnung
• PKD-Bestückung, soweit bekannt
• Schneidenradius
• Vorschubbereich
• Spantiefenbereich
• Schnittgeschwindigkeit
• Fotos typischer guter und schlechter Späne
• kritische Oberflächen
• Automationsgrad und Art der Störung

Wie vermeidet man Kannibalisierung zwischen Grundlagen- und Entscheidungsartikel?

Die Grundlagen erklären, was eine Spanleitstufe ist; dieser Artikel beantwortet die Entscheidung, wann sie tatsächlich benötigt wird. Für technische Grundlagen bleibt daher Was ist eine Spanleitstufe bei PKD-Werkzeugen? der zentrale Einstieg. Weitere spezialisierte Beiträge finden Sie im Themenbereich Laserbearbeitung & Spanleitstufen.

Was ist das wichtigste Entscheidungskriterium?

Ob die Spanbildung einen messbaren Prozessnachteil verursacht, den eine gezielte Schneidengeometrie technisch sinnvoll beheben kann. Eine Spanleitstufe ist kein Pflichtmerkmal jeder PKD-Schneide, sondern ein Werkzeug zur gezielten Prozessoptimierung.

Wie beeinflusst der Schneidenradius die Entscheidung für eine Spanleitstufe?

Der Radius verändert Spanentstehung, Oberflächenbild und radiale Kräfte und gehört deshalb zur Gesamtgeometrie. Eine Spanleitstufe darf nicht unabhängig vom Radius ausgelegt werden, weil derselbe Vorschub bei unterschiedlichen Radien zu einer anderen Spanform und anderen Kraftverhältnissen führen kann.

Bei empfindlichen oder dünnwandigen Bauteilen kann ein großer Radius zwar die theoretische Oberfläche verbessern, gleichzeitig aber die radiale Belastung erhöhen. Dann muss die Spanleitstufe besonders leichtschneidend ausgelegt werden.

Welche Rolle spielt die Innenbearbeitung?

Bei Innenkonturen ist der verfügbare Raum für den Span oft deutlich begrenzter. Ein Span, der beim Außendrehen problemlos wegfliegt, kann sich in einer Bohrung stauen oder wieder in die Schnittzone gelangen.

Deshalb sollte bei Innenbearbeitungen die gewünschte Spanrichtung ausdrücklich Teil der Anfrage sein. Kurzer Span und sichere Abfuhr sind hier häufig wichtiger als ein optisch perfektes Spanbild.

Wie verändert Verschleiß die Wirkung einer Spanleitstufe?

Mit zunehmendem Schneidenverschleiß kann sich der Eintritt des Spans in die Geometrie verändern. Eine Stufe sollte deshalb nicht nur mit einer fabrikneuen Schneide funktionieren, sondern über einen sinnvollen Teil der geplanten Standzeit.

Bei der Freigabe ist es hilfreich, die Spanform nach einer definierten Laufzeit erneut zu prüfen. So erkennt man, ob das Prozessfenster mit zunehmendem Verschleiß stabil bleibt.

Wann ist eine zweite Geometrievariante sinnvoll?

Wenn der reale Prozess zwei deutlich unterschiedliche Arbeitsbereiche abdecken muss, die mit einer einzigen Stufe nicht robust beherrscht werden. Statt eine Geometrie zu überdehnen, können zwei klar definierte Varianten wirtschaftlicher und prozesssicherer sein.

Das sollte aber nur gewählt werden, wenn der zusätzliche Lager- und Verwechslungsaufwand durch einen klaren technischen Nutzen gerechtfertigt ist.
